一、产品介绍：
FT-XM-HDBT-100U2-T/R系列4K60 HDMI/USB 2.0 HDBT延长器可以将HDMI高清信号、双向红外控制信号、RS-232信号和USB 2.0信号通过单根六类网线（CAT6）延长至100米（HBT模式）或150米（LRM模式）。视频分辨率最高可达4K2K@60Hz（4:4:4）。
发射器支持音频嵌入，接收器支持音频剥离。无视频信号传输时，音频信号可以透传。此产品将HDMI信号转换为标准HDBaseT信号，再通过LAN网线进行传输。通过双向红外信号透传功能，可以从远端控制信号源设备或显示设备。本产品支持EDID管理（COPY TV/内置），及双向POC供电，并带有POC控制开关。
二、产品特性：
● 符合HDMI 2.0b和HDCP 2.2/1.x规范
● 支持18Gpbs视频带宽
● 视频分辨率最高可达4K2K@60Hz（4:4:4）
● 支持7.1通道高清音频
● 内置模式拨码开关，可选择HBT模式或LRM长距离模式：
HBT模式：
音视频信号传输距离可延长至100米（分辨率支持4K60/4K30/1080P）
LRM长距离模式：
音视频信号传输距离可延长至150米（分辨率支持4K30/1080P）
● 内置EDID拨码开关，支持智能EDID管理
● 内置音频拨码开关，支持模拟音频嵌入
● 内置POC开关，TX和RX同时打开POC开关时，支持双向24V POC（Power Over Cable）功能，即只要在TX或RX设备一端外接24V/1A电源供电，另一端无需外部 供电。（看图1）
● 支持双向IR控制信号传输（看图2），IR IN为5V供电电平
● 支持双向RS-232信号传输（看图3）
● 支持USB 2.0信号传输☆ 设计合理，便于安装；

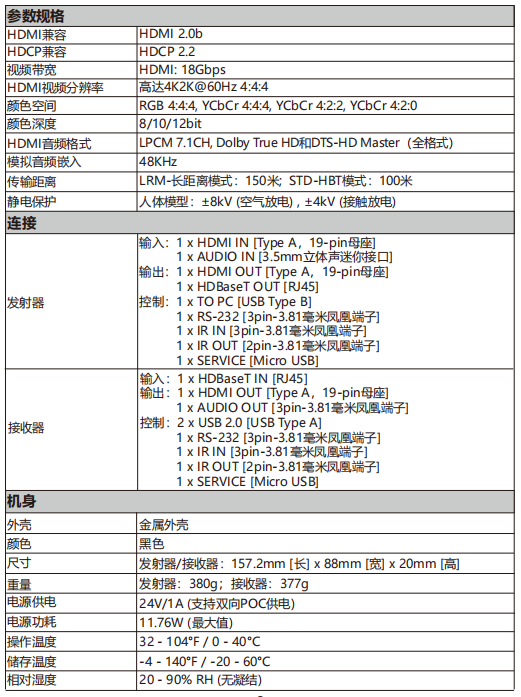

三、技术指标：

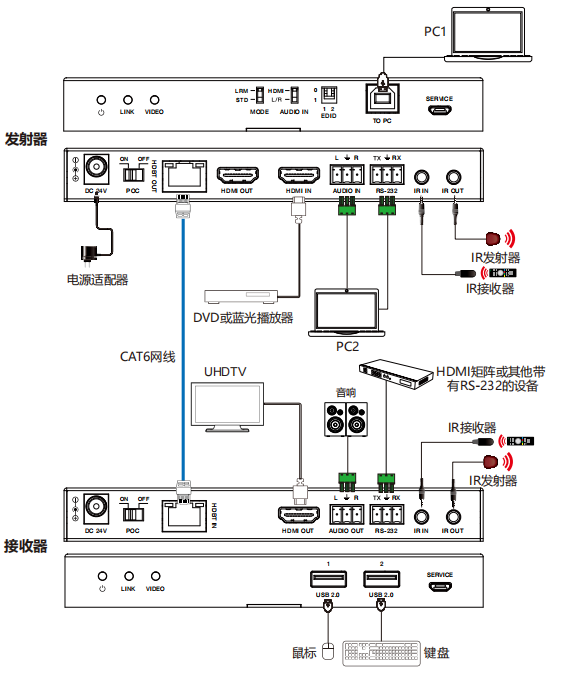

四、连接示意图：
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
