一、产品介绍：
FT-XM-TPUH4100T/R系列HDBaseT HDMI延长器，是一款包含发射器（TX）和接收器（RX）的4K HDMI延长器。基于PoC技术，1080p HDMI信号经网线传输的距离可达70米，4K信号可达35米。支持双向IR和RS232透传控制功能。
二、产品特性：
● 支持HDMI1.4，符合HDCP2.2
● 4Kx2K信号传输距离达35米，1080p信号达70米
● 支持双向IR和RS232透传控制
● 支持双向12V PoC供电
● 支持CEC
● RS232模式选择开关：控制，升级

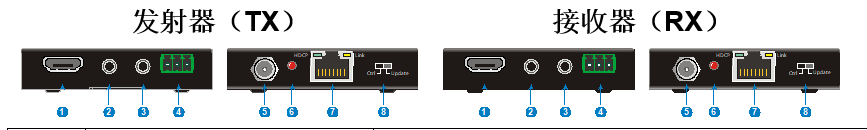

面板描述
|
序号
|
名称
|
描述
|
| ① |
HDMI In （TX）
|
连接HDMI输入源设备。
|
|
HDMI Out （RX）
|
连接显示设备。
|
|
|
②
|
IR In
|
连接带载波IR接收头，与远端IR Out配合使用，接收IR信号实现从本地控制远端显示设备。
|
|
③
|
IR Out
|
连接IR发射棒，与远端IR In配合使用，发射IR信号实现从远端控制本地信号源设备。
|
|
④
|
RS232接口
|
如其中之一与控制设备连接，另一个接口连接受控的第三方设备，实现RS232透传指令控制。
|
|
⑤
|
DC 12V电源接口
|
支持双向12V PoC供电，只需将其中一个接口接上电源适配器。
|
|
⑥
|
电源指示灯
|
熄灭：未通电；红灯常亮：通电正常。
|
|
⑦
|
HDBT Out （TX）
|
用CAT5e/6a/7类网线连接到RX的HDBT In端口。
|
|
HDBT In （RX）
|
用CAT5e/6a/7类网线连接到TX的HDBT Out端口。
|
|
|
⑧
|
RS232模式拨码开关
|
Ctrl： RS232透传指令控制模式； |
三、技术指标:
|
型号参数
|
接收器（TX）
|
发射器（RX）
|
|
输入
|
HDMI In
|
HDBT In
|
|
输出
|
HDBT Out
|
HDMI Out
|
|
控制接口
|
IR In, IR Out, RS232
|
IR In, IR Out, RS232
|
|
常规
|
||
|
传输模式
|
HDBaseT
|
|
|
传输距离
|
1080P ≤ 70m; 4K×2K ≤ 35m
|
|
|
分辨率
|
最高达4K×2K@60Hz 4:2:0
|
|
|
带宽
|
10.2Gbps
|
|
|
符合标准
|
HDMI1.4 & HDCP2.2
|
|
|
最大功耗
|
10W
|
|
|
工作温度
|
-10 ℃~ 50℃
|
|
|
相对湿度
|
0% ~ 90%
|
|
|
电源
|
输入：100VAC~240VAC, 50/60Hz；输出： 12VDC
|
|
|
外形尺寸（W*H*D）
|
120mm x 16mm x 74mm
|
120mm x 16mm x 74mm
|
|
产品净重（g）
|
240g
|
240g
|

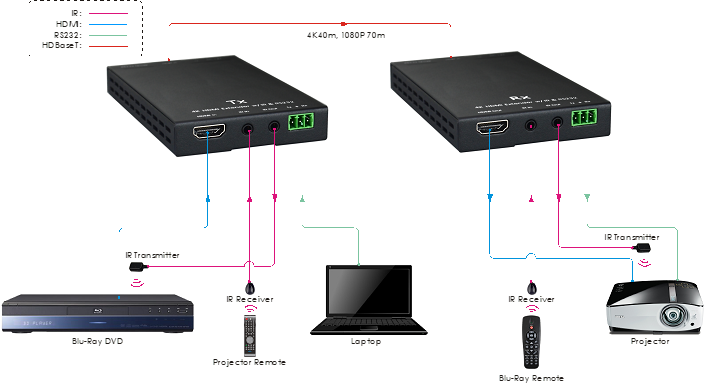

四、连接示意图：
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
