产品介绍：
FT-XW-Mini HDMI-L系列HDMI光纤延长器（HDMI光纤传输器），采用1个LC光接口，支持OM3多模/单模光纤传输，传输距离300-2km。光信号传输带宽18Gb/s，采用6波长SWDM技术，实现单根光纤传输6路光信号，实现HDMI2.0远距离无损视频传输。支持最高分辨率为3840*2160/60Hz ;支持DDC信号透明传输；
产品特性：
● 最高分辨率支持3840*2160/60Hz(4:4:4)；
● 支持4K*2k/60Hz（4:4:4）；
● 非压缩传输，光纤信号带宽18GB/S;
● HDMI 2.0视频输入输出接口，支持HDCP;
● 所有信号透明传输，零延时无压缩;
● 支持单模/多模光纤，传输距离300m-2km ;
● 6波长SWDM波分复用，视频无压缩传输；
● 光信号传输速率18Gb/s；
● +5V电源供电；
● 全金属外壳，抗电磁干扰能力强；
● 即插即用，安装方便可靠。
● 外壳上可按客户要求增加LOGO镭雕;
● 产品尺寸1003414mm；
技术指标：
|
参数 |
指标 |
|
|
分辨率 |
PC分辨率: |
4096x2160/60Hz |
|
HDTV 分辨率 |
4k*2k/60Hz |
|
|
主要器件 |
激光器 |
6波长SWDM VCSEL激光器 |
|
光电二极管 |
GaAs PIN-PD |
|
|
电信号 |
输入输出信号 |
TMDS Level |
|
数据速率 (Graphic Data) |
HDMI2.0 : 6Gb/s |
|
|
光信号速率 |
18 Gb/s |
|
|
接收器输出信号抖动 |
Max. 100 ps |
|
|
光信号 |
光链路功率动态 |
Min. 8.5dB |
|
结构 |
外观尺寸 (mm) |
100x34x14mm |
|
连接器 |
光纤接口 |
1X LC |
|
HDMI接口 |
带尾线HDMI Type A母头 |
|
|
推荐光纤 |
OM3多模光纤 |
|
|
传输距离 |
500m |
|
|
工电电源 |
AC/DC直流电源 |
AC：100~240V，50~60Hz |

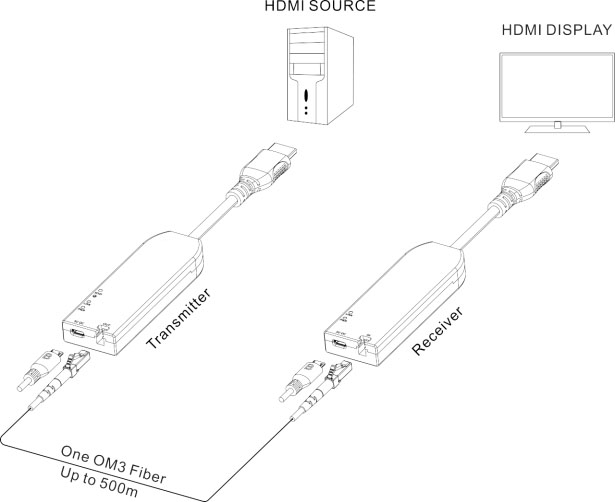

连接示意图：
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
