产品介绍：
FT-XW-MiniDVI-S系列迷你4K60Hz DVI光纤延长器，通过1芯光纤传输4K2K60Hz视频信号，实现无延时、高质量的信号延长10公里。4K60Hz DVI光纤延长器采用HDMI协议，支持内置EDID和手动学习EDID，支持按键模式切换，具有断电EDID记忆存储功能。
迷你4K60Hz DVI光端机功耗小于1.5W，采用DC 3.5*1.35mm供电，电源插口带锁，防止工作过程中脱落；可选USB线供电，解决供电上痛点，在使用上灵活性更强。
产品特性:
● 符合DVI1.0单链路标准，使用HDMI2.0协议；
● 支持4K2K60Hz分辨率向下兼容；
● 内置EDID模式和EDID手动学习，支持按键模式切换；
● 支持EDID断电后记忆存储功能；
● 支持单边供电技术可从信号源DVI口取电。
● 支持光纤接口防尘，并有防脱落设计，避免防尘盖丢失；
● 支持电源插口带锁，防止工作过程中脱落；
● 支持便携安装的后置长螺丝；
● 支持一芯光纤单模传输10KM；
● 支持状态灯指示；
● 即插即用，无需调试；
技术指标：
|
光学指标
|
|
|
波长
|
1310-1550nm（单纤）
|
|
速率
|
10Gbps
|
|
发射光功率
|
＞-3db
|
|
接收灵敏度
|
＞-10db
|
|
传输距离
|
10KM
|
|
光口
|
LC
|
|
DVI指标
|
|
|
规格
|
DVI-D(纯数字信号)
|
|
版本
|
DVI 1.0(单链路)
|
|
带宽
|
10.2 GHz
|
|
视频分辨率
|
4K*2K*60Hz分辨率向下兼容
|
|
颜色空间
|
RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
|
|
像素时钟
|
340MHZ
|
|
物理接口
|
DVI 24+1 公头
|
|
电源指标
|
|
|
供电方式
|
5V
|
|
功耗
|
＜1.5W
|
|
物理接口
|
DC 3.5*1.35mm
|
|
机械指标
|
|
|
外壳金属
|
锌合金
|
|
尺寸（长*宽*高）
|
82*39*14.2mm
|
|
产品净重
|
0.2KG
|
|
安装方式
|
直插式
|
|
颜色
|
黑色
|
|
包装
|
|
|
材质
|
牛皮纸
|
|
包装尺寸
|
210*160*46mm
|
|
成品重量
|
0.4KG
|
|
工作环境
|
|
|
工作温度
|
-20℃~75℃
|
|
存储温度
|
-40℃~85℃
|
|
湿度
|
0-95% (无凝结）
|
|
工作寿命
|
＞100000小时
|

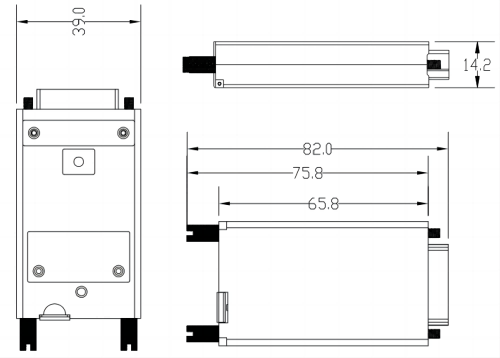

产品结构图：
|
①
|
DVI 24+1 公头
|
|
②
|
状态指示灯
|
|
③
|
EDID模式切换键（仅发射机有）
|
|
④
|
LC光纤接口
|
|
⑤
|
DC 3.5*1.35mm供电口
|

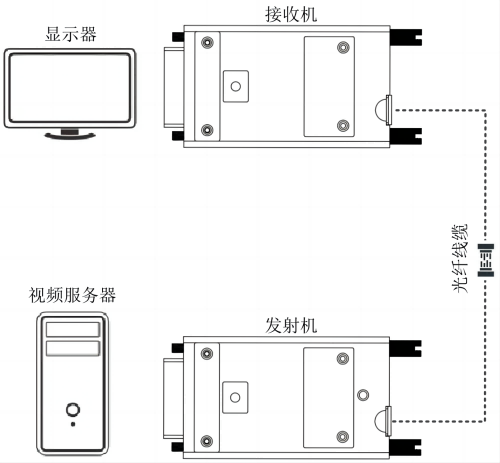

连接示意图：
|
名称 |
操作时长 |
指示灯状态 |
|
EDID手动学习 |
按住发射机的EDID键约3秒后第一次灯闪松开 |
指示灯闪烁后熄灭，进入EDID学习模式 |
|
内置EDID |
按住发射机的EDID键约10秒后第二次灯闪松开 |
指示灯闪烁后熄灭，恢复出厂默认EDID |
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
