DP转DVI光纤延长器

产品介绍:
FT-XW-Mini300系列光纤延长器是一款无压缩、零帧延迟的DP转HDMI/DVI接口单芯光纤延长器,发射端内置DP-HDMI/DVI协议转换器,单模单芯LC光口传输距离可以达到2km。输入为DP1.1视频信号,输出为HDMI/DVI光信号,可在单模光纤中传输10km。

单芯LC接口的单模光纤,可将1路DP信号在2km内做到无损传输,支持最大分辨率为3840x2160@30Hz 4:4:4 。

产品特性:
● 最高分辨率支持 3840*2160/30Hz;
● 兼容DP1.1协议;
● DP1.1视频输入,HDMI/DVI光信号输出;
● 内部DP 转HDMI/DVI协议转换;
● 1310nm DFB激光器,单模光纤传输2km;
● 1xLC光接口;
● 旋钮选择内置4组EDID,用户可烧入一组自定义EDID;
● 光接收器可采用MINI HDMI或MINI DVI光接收器
● 小型化设计,尺寸(mm)71LX19.5WX15H;
● 大DP公头电接口,直插使用,免固定安装;
● DC +5V 电源供电,Micro-USB电源接口;
● 金属外壳设计,抗电磁干扰。

技术指标:



参数

指标

分辨率

4k*2k 30Hz
3840x2160/30Hz (YUV 4:4:4)

主要器件

激光器

1310nm DFB

电信号

输入信号

TMDS Level (DP1.1标准)

数据速率 (Graphic Data)

Max. 2.7Gbps /Lane

光信号速率

10.2Gb/s

接收器输出信号抖动

Max. 309 ps

光信号

光链路功率动态

Min 8.5dB

结构

外观尺寸 (mm)

71LX19.5WX15H;

连接器

光纤接口

1X LC

接口

HDMI

推荐光纤

G652单模光纤

传输距离

2km

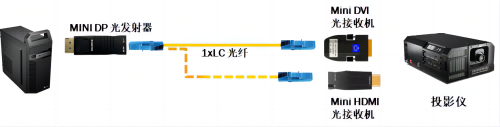

连接示意图:
DP DVI 1













北亿纤通 | F-tone Networks
企业邮箱:该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站:www.f-tone.com
企业网站:www.sfpgmk.com
企业电话:028-85255257
企业传真:028-85977702

注:本产品有全国产化型号可选
本产品(FT-XW系列)仅展示部分参数,如有需要,请联系我们。

Important Notice

Performance figures,data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone before they become applicable to any particular order or contract. In accordance with the F-tone policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone or others. Further details are available from any F-tone sales representative.
