一、产品功能：
FT-XM-EX603HK系列HDBaseT延长器，通过单根CAT6网线以上规格将HDMI音视频信号高清无压缩传输至100米，在为用户降低成本的同时保证信号的稳定。支持反向红外信号回传、RS232串口数据透传、支持键盘鼠标透传、POC单边供电，POC是指接收端RX端供电即可使整套延长器正常工作。
延长器透传EDID，HDCP功能极大的提升了设备的兼容性。设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式。
二、产品特性：
● 铝制外壳，体积小，轻薄设计，比铁壳美观，抗干扰能力强；壁挂式更方便
● 使用 CAT6电缆可传输100米
● 视频分辨率最高达3840*2160@30Hz
● 支持RS232串口数据透传
● 支持鼠标键盘信号传输
● 支持POC单边供电，只需要给接收端供电即可
● 支持红外(20-60Khz)信号反向传回控制
● HDMI 1.4和HDCP 1.4标准
● 支持EDID、HDCP透传，提高兼容性，匹配信号源和显示设备
● 内置自动调节系统，使图像平滑、清晰、稳定
● 内置ESD静电保护电路，安装简单，即插即用

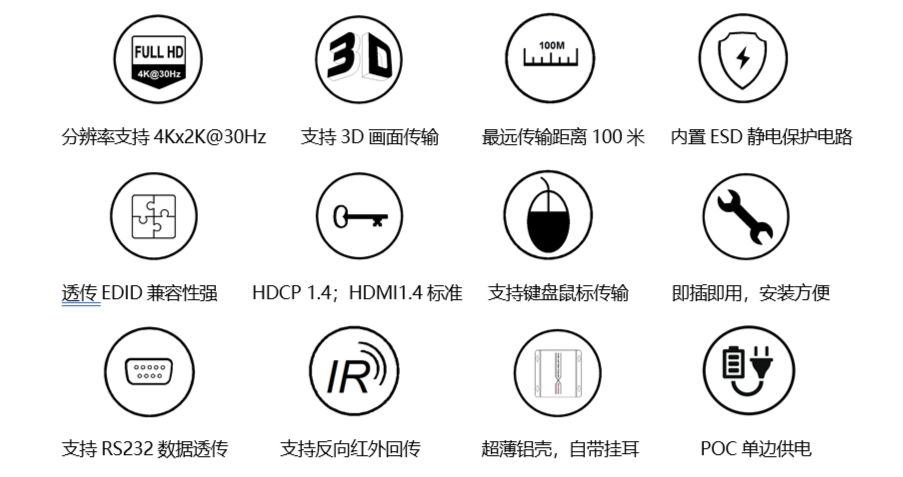

三、产品特点：
四、技术指标：
|
名称
|
详细参数
|
|
|
视频
|
支持协议
|
HDMI 1.4; HDCP 1.4
|
|
HDMI像素带宽
|
225MHz，全数字
|
|
|
HDMI接口带宽
|
总带宽10.2Gbps
|
|
|
最大支持分辨率
|
3840X2160@30Hz 及向下兼容
|
|
|
视频接口
|
HDMI-A 接口
|
|
|
HDMI接口阻抗
|
100Ω
|
|
|
线缆长度
|
小于5米，在1920X1080@60Hz时
|
|
|
红外
|
红外接口
|
标准3.5MM音频接口
|
|
红外频率
|
标配20-60KHz
|
|
|
信号类型
|
数字信号
|
|
|
红外传输方向
|
反向传输
|
|
|
RS232
|
接口
|
DB9
|
|
信号方向
|
双向透传
|
|
|
波特率
|
自适应，最高115200bps
|
|
|
数据位
|
8位
|
|
|
USB
|
KVM接口类型
|
USB-A
|
|
USB接口协议
|
USB HID
|
|
|
网口
|
网线接口
|
标准RJ45接口（568B）
|
|
传输距离
|
使用纯铜6类网线可达100米
|
|
|
其他
|
电源
|
电源适配器：DC 12V
|
|
最大功耗
|
MAX 9W
|
|
|
工作温度
|
-5℃ ~ +70℃
|
|
|
工作湿度
|
5% ~ 90%
|
|
|
主机尺寸
|
100*97.5*18.6mm
|
|
|
保修期
|
1年免费保修
|
|

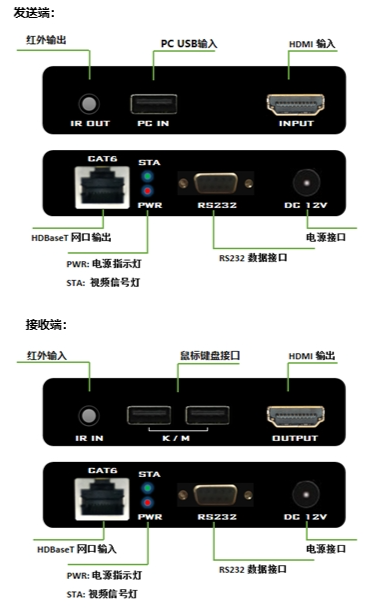

五、接口介绍：

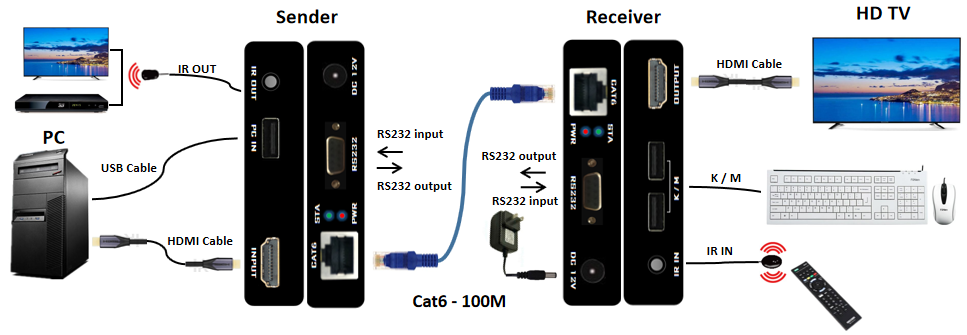

六、连接示意图：
七、订货规格：
| 序号 | 产品名称 | 型号 | 产品简述 |
| 1 | HDBaseT延长器 | FT-XM-EX603H-70M | 4K HDMI HDBaseT延长器70米 1）支持HDBaseT 网口协议，HDMI1.4, HDCP1.4 2）最高分辨率3840*2160@30hz 3）传输距离：4K-30米，1080p-70米 4）RS232+双向红外控制 5）POC单边供电；壁挂式铝壳 |
| 2 | HDBaseT延长器 | FT-XM-EX603HK-70M | 4K HDMI HDBaseT KVM延长器70米 1）支持HDBaseT 网口协议，HDMI1.4, HDCP1.4 2）最高分辨率3840*2160@30hz 3）传输距离：4K-40米，1080p-70米 4）USB键鼠+RS232+单向红外控制 5）POC单边供电；壁挂式铝壳 |
| 3 | HDBaseT延长器 | FT-XM-EX603H-100M | 4K HDMI HDBaseT延长100米 1）HDBaseT 网口协议，HDMI1.4, HDCP1.4 2）最高分辨率3840*2160@30hz 3）传输距离：4K-70米，1080p-100米 4）RS232+双向红外控制 5）POC单边供电 6）支持宽范围电压：12V-24V |
| 4 | HDBaseT延长器 | FT-XM-EX603HK-100M | 4K HDMI HDBaseT KVM延长器100米 1）HDBaseT 网口协议，HDMI1.4, HDCP1.4 2）最高分辨率3840*2160@30hz 3）传输距离：4K-70米，1080p-100米 4）USB键鼠+RS232+单向红外控制 5）POC单边供电 6）支持宽范围电压：12V-24V |
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
