一、产品功能：
FT-XM-EX615HK系列HDBaseT延长器，通过单根CAT6网线以上规格将HDMI音视频信号高清无压缩传输至100米，在为用户降低成本的同时保证信号的稳定。支持反向红外信号回传、独立音频传输、RS232串口数据透传、支持键盘鼠标透传、POC单边供电，POC是指接收端RX端供电即可使整套延长器正常工作。
延长器透传EDID，HDCP功能极大的提升了设备的兼容性。设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式。
二、产品特性：
● 金属外壳，体积小，轻薄设计，抗干扰能力强；壁挂式更方便；
● 使用 CAT6电缆1920*1080@60Hz可传输100米，3840*2160@60Hz可传输100米；
● 视频分辨率最高达3840*2160@60Hz；
● 支持RS232串口数据透传；
● 支持HDMI本地环出；
● 支持独立音频传输；
● 支持POC单边供电，只需要给发送端或接收端供电即可(建议电源插到接收端）；
● 支持红外(20-60Khz)信号双向传回控制；
● HDMI 2.0和HDCP 2.2标准；
● 支持HDCP和学习EDID，提高兼容性，匹配信号源和显示设备；
● 内置自动调节系统，使图像平滑、清晰、稳定；
● 内置ESD静电保护电路，安装简单，即插即用；
三、产品特点：
四、技术指标：
|
名称
|
详细参数
|
|
|
视频
|
支持协议
|
HDMI 2.0; HDCP 2.2
|
|
HDMI像素带宽
|
600MHz，全数字
|
|
|
HDMI接口带宽
|
总带宽18Gbps
|
|
|
最大支持分辨率
|
3840X2160@60Hz 及向下兼容
|
|
|
视频接口
|
HDMI-A 接口
|
|
|
HDMI接口阻抗
|
100Ω
|
|
|
线缆长度
|
小于5米，在1920X1080@60Hz时
|
|
| 音频 | 接口 | 3.5MM立体声音插座 |
| 音频格式 | 44.1K,48K,96K,176K,192K | |
| 信号类型 | 立体声 | |
|
红外
|
红外接口
|
标准3.5MM音频接口
|
|
红外频率
|
标配20-60KHz
|
|
|
信号类型
|
数字信号
|
|
|
红外传输方向
|
双向传输
|
|
|
RS232
|
接口
|
工业端子 |
|
信号方向
|
双向透传
|
|
|
波特率
|
自适应，最高115200bps
|
|
|
数据位
|
8位
|
|
|
USB
|
KVM接口类型
|
USB-A
|
|
USB接口协议
|
USB HID
|
|
|
网口
|
网线接口
|
标准RJ45接口（568B）
|
|
传输距离
|
使用纯铜6类网线；1920*1080@60Hz可达100米； 3840*2160@60Hz可达70米； |
|
|
其他
|
电源
|
电源适配器：DC 12V/2A
|
|
最大功耗
|
MAX 12W
|
|
|
工作温度
|
-5℃ ~ +70℃
|
|
|
工作湿度
|
5% ~ 90%
|
|
|
主机尺寸
|
100*97.5*18.6mm
|
|
|
保修期
|
1年免费保修
|
|

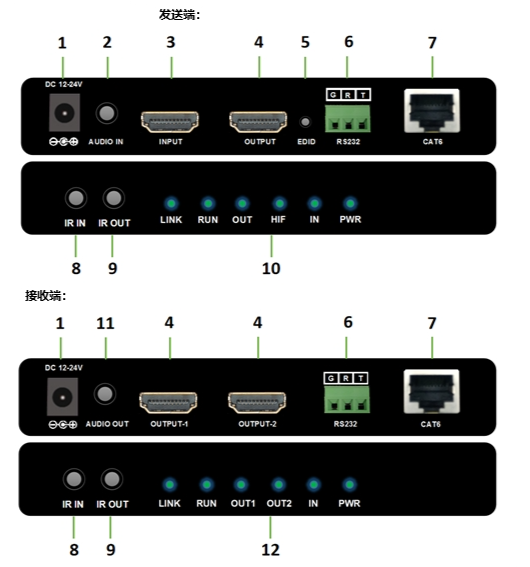

五、接口介绍：
|
1. DC 12-24V供电（DC5.5*2.1mm） |
7. HDBaseT 网络接口 |
|
2. 3.5mm独立音频输入 |
8. 红外信号输入 |
|
3. HDMI视频信号输入 |
9. 红外信号输出 |
|
4. HDMI视频信号输出（HDMI本地环出和远端输出） |
10. 发送端信号灯，”PWR”亮（已通电），“IN”亮（检测到HDMI信号输入），“HIF”亮（HDMI信号已进入HDBaseT组件），“OUT”亮（本地HDMI环出已连接）”RUN”亮（系统运行正常）“LINK”亮（接收到网口信号） |
|
5. 学习EDID按键，把显示器的HDMI接口与延长器发送端HDMI OUTPUT接口连接，发送端接上电源，长按EDID按键， HIF指示灯闪烁”连续闪烁5秒后学习完成，发送端重新上电即可。 |
11. 3.5mm独立音频输出 |
|
6. RS232接口(G:地线；R:接收；T:发送） |
12. 接收端信号指示灯，”PWR”亮（已通电），“IN”亮（检测到HDBaseT的HDMI信号输入），“OUT1”亮（HDMI output1正在输出信号），“OUT2”亮（HDMI output2正在输出信号）”RUN”亮（系统运行正常）“LINK”亮（接收到网口信号） |

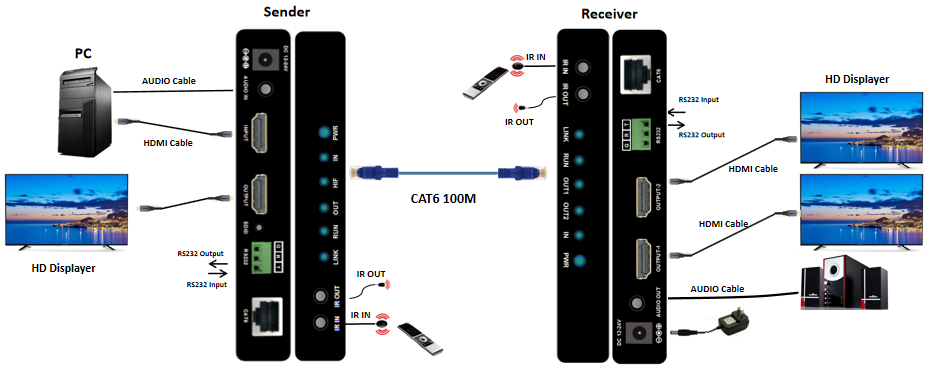

六、连接示意图：
七、订货规格：
| 序号 | 产品名称 | 型号 | 产品简述 |
| 1 | HDBaseT延长器 | FT-XM-EX615H-70M |
4K HDMI HDBaseT 延长器70米 |
| 2 | HDBaseT延长器 | FT-XM-EX615HK-70M | 4K HDMI HDBaseT KVM延长器70米 1）支持HD-BaseT网口协议；HDMI2.0, HDCP2.2协议 2）最高分辨率3840*2160@60hz 传输距离：4K-40米，1080p-70米 4）本地环出+KVM+双向IR 5）支持音频加嵌解嵌 6）支持EDID学习 7）POC单边供电 8）支持宽范围电压：12V-24V |
| 3 | HDBaseT延长器 | FT-XM-EX615H-100M | 4K HDMI HDBaseT延长100米 1）支持HD-BaseT网口协议；HDMI2.0, HDCP2.2协议 2）最高分辨率3840*2160@60hz; 3D 3）通过纯铜CAT6距离100米 4）本地环出+双向RS232+双向IR 5）支持音频加嵌解嵌 6）支持EDID学习 7）POC单边供电 8）支持宽范围电压：12V-24V |
| 4 | HDBaseT延长器 | FT-XM-EX615HK-100M | 4K HDMI HDBaseT KVM延长器100米 1）支持HD-BaseT网口协议；HDMI2.0, HDCP2.2协议 2）最高分辨率3840*2160@60hz; 3D 3）通过纯铜CAT6距离100米 4）本地环出+KVM键鼠控制+双向IR 5）支持音频加嵌解嵌 6）支持EDID学习 7）POC单边供电 8）支持宽范围电压：12V-24V |
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
