一、产品介绍：
FT-XM-HDBT-150U2-T/R系列4K60 HDBaseT延长器可以将HDMI高清信号、双向红外控制信号和USB KVM信号通过单根六类网线（CAT6）延长150米（Long Reach模式）。此产品将HDMI信号转换为标准HDBaseT信号再通过LAN网线进行传输。通过双向红外信号透传功能，可以从远端控制信号源设备或显示设备。
视频分辨率最高可达4K2K@60Hz YUV 4:4:4。支持USB 2.0传输和双向POC供电。
二、产品特性：
● 符合HDMI 2.0b和HDCP 2.2规范
● 支持18Gbps视频带宽
● 视频分辨率最高支持4K2K@60Hz (YUV 4:4:4)
● 内置模式拨码开关，可选择HDBaseT模式或Long Reach模式：
HDBaseT模式：
USB支持USB 2.0传输（可连接使用USB摄像头、U盘等设备）；音视频信号传输距 离可延长至100米（分辨率为4K60）
Long Reach模式：
USB仅支持HID（Human Interface Device）设备；音视频信号传输距离可延长至 120米（分辨率为4K60），或150米（分辨率为1080P）
● 支持双向红外信号和USB KVM信号透传
● 支持双向POC功能
● 智能EDID管理
● 设计合理，便于安装

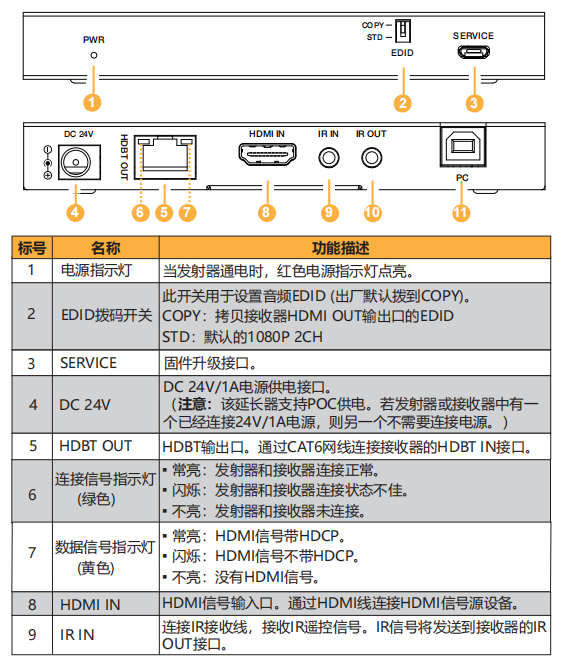

三、接口说明：
四、技术指标：
| HDMI兼容 | HDMI 2.0b |
| HDCP兼容 | HDCP 2.2 |
| 视频带宽 | 18Gbps |
| 视频分辨率 | 高达4K2K@60Hz YUV 4:4:4 |
| USB兼容 | USB 2.0 |
| 红外电平 | 5Vp-p |
| 红外频率 | 宽频 20K-60KHz |
| 传输距离 |
HDBaseT模式：4K60 -- 100米 Long Reach模式：1080P -- 150米；4K60 -- 120米 |
| 颜色空间 | RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| 颜色深度 | 8/10/12bit |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| 音频格式 | LPCM 7.1CH, Dolby True HD和DTS-HD Master |
| 静电保护 | 人体模型: ±8kV (空气放电) , ±4kV (接触放电) |
| 发送端 |
输入端口: 1 x HDMI IN [Type A, 19-pin母口] |
| 接收端 |
输入端口: 1 x HDBT IN [RJ45端口 带指示灯] |
| 尺寸 | 发射器/接收器: 140mm (长) × 65mm (宽) × 18mm (高) |
| 重量 | 发射器：245g；接收器: 250g |
| 供电电源 |
DC 24V/1A；支持双向POC供电 |
| 电源功耗 | 13.2W（最大值） |
| 操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
| 储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
| 相对湿度 | 20~90% RH (无凝结) |

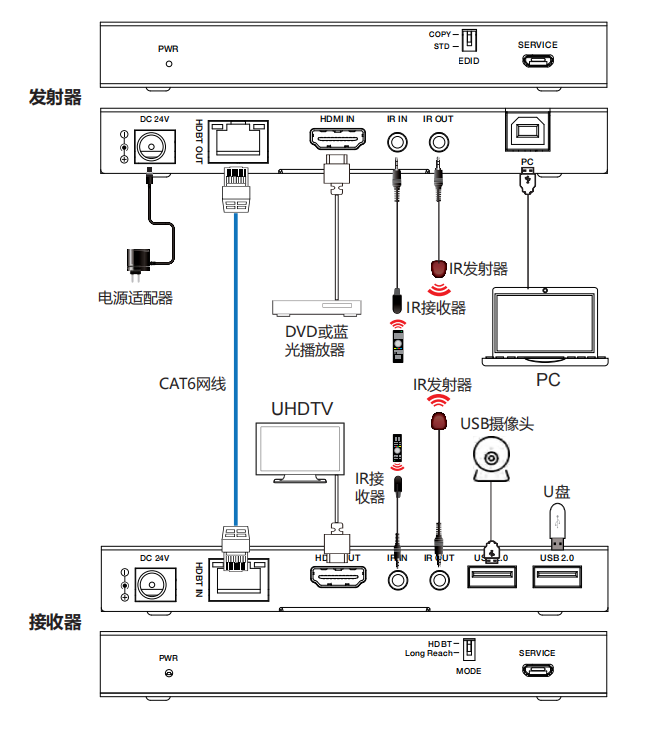

五、连接示意图：
