一、产品介绍：
FT-XM-HDBT-TABLE-HDV系列HDBaseT桌插是一款HDBaseT传输发射器，可通过单根的CAT5E/6/7线缆将HDMI、DP、VGA 、音频、USB、电源、电话网口等信号任意1路发送到 1-100米远距离传输，搭配F-tone Networks HDBaseT系列配套产品实现音视频及多功能信号传输。
对于高清信号可实现拨码开关调整视频分辨率，多接口视频信号可在桌插上切换按钮来选择信号切换。
二、 产品特性：
● 支持 HDMI 、VGA 2 路信号输入；
● 支持 3.5mm 自适应音频输入；
● 支持4×LAN口输出，可连接外网；
● 支持POE、POC供电方式，只需单端供电即可；
● 分辨率：最大支持4k30Hz分辨率输入；
● 传输距离：70米（1080P60Hz）35米（4K30Hz）；
● 传输距离：100米（1080P60Hz）70米（4K30Hz）；
● 标准协议：支持HDMI1.4、HDBaseT协议；
● 分辨率：最大支持4k30Hz分辨率输入；
● 支持HDMI、VGA、DP信号相互切换；
● 2020款桌插支持HDMI+VGA+DP+3.5MM（VGA）音频输入；
● 红外遥控头配合 USB 可进行软件的更新升级；
● 支持 AC 110V-260V 50/60Hz 电源输入（其中桌插是插入式电源、地/墙插为手动接入式电源），支持 AC 110V-240V 50/60Hz 电源输出；
● 在 LAN 口上接上 CAT5E/6/7 类网线，可连接网络；
● 通过 CAT5E/6/7 类网线和 HDBaseT 接收端连接传输音视频信号，带宽速率高达 20Gpbs；
● LED 指示灯实时观察工作状态；
● 通过拨码可调节屏幕分辨率；
● 机箱化嵌入式设计，方便产品的安装及调试；
三、技术指标：
|
型号
|
HDBaseT桌插
|
HDBaseT地插
|
HDBaseT墙插
|
|
机箱设计
|
轨道式翻盖
|
旋转轴式翻盖
|
磁性吸附力
|
|
视频信号输入
|
支持 VGA、HDMI 视频信号输入
|
||
|
音频信号输入
|
支持 3.5mm 自适应音频输入
|
||
|
标准协议
|
支持 HDCP 协议、支持 EDID 的智能管理
|
||
|
传输距离
|
70米
|
70米 | 70米 |
|
视音频输出
|
支持 HDBaseT 输出形式
|
支持 HDBaseT 输出形式 | 支持 HDBaseT 输出形式 |
|
分辨率
|
70米（1080P60Hz）35米（4K30Hz）
|
||
|
尺寸（mm）（长宽高）
|
266×130×82（mm）
|
300×150×90
|
86×86×38
|
|
开孔尺寸（mm）
|
255×126×R6（mm）
|
290×141×90
|
80x80x38
|
|
重量
|
3 KG（不带包装）
|
3.6 KG（不带包装）
|
1.25 KG（不带包装）
|
|
电压
|
AC 110V-260V 50/60Hz 电源输入 110V-240V 50/60Hz 电源输出
|
||
|
工作温度
|
0℃—50℃
|
||
|
储存温度
|
-25℃—55℃
|
||
|
工作湿度
|
10%-90%
|
||

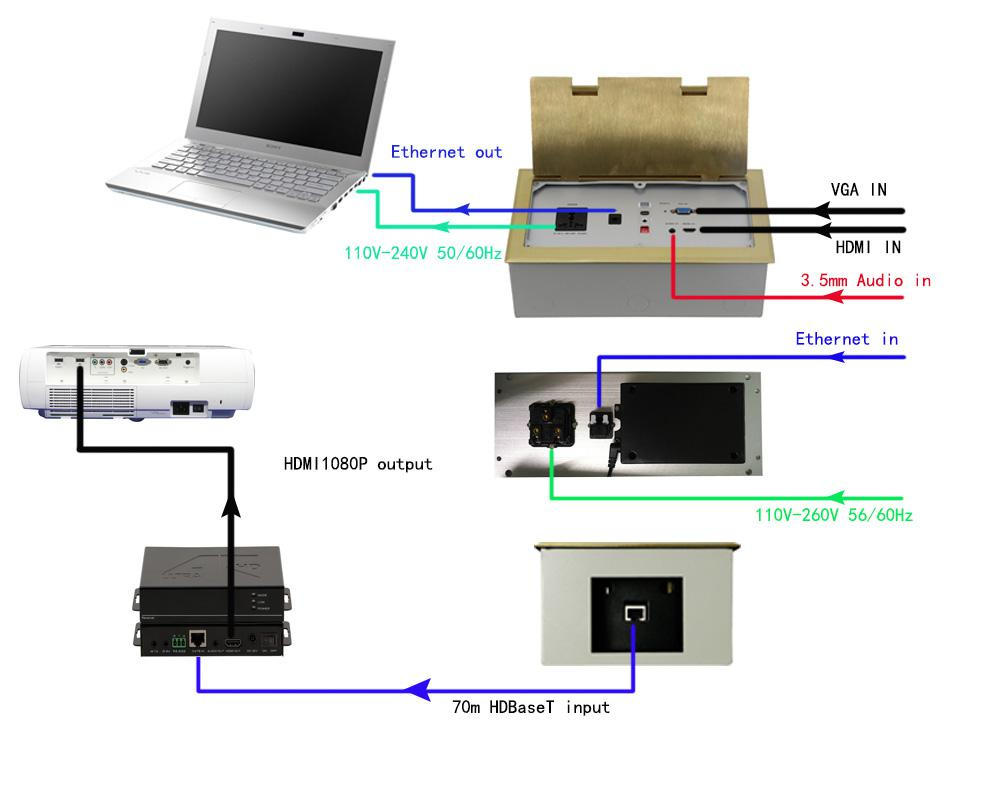

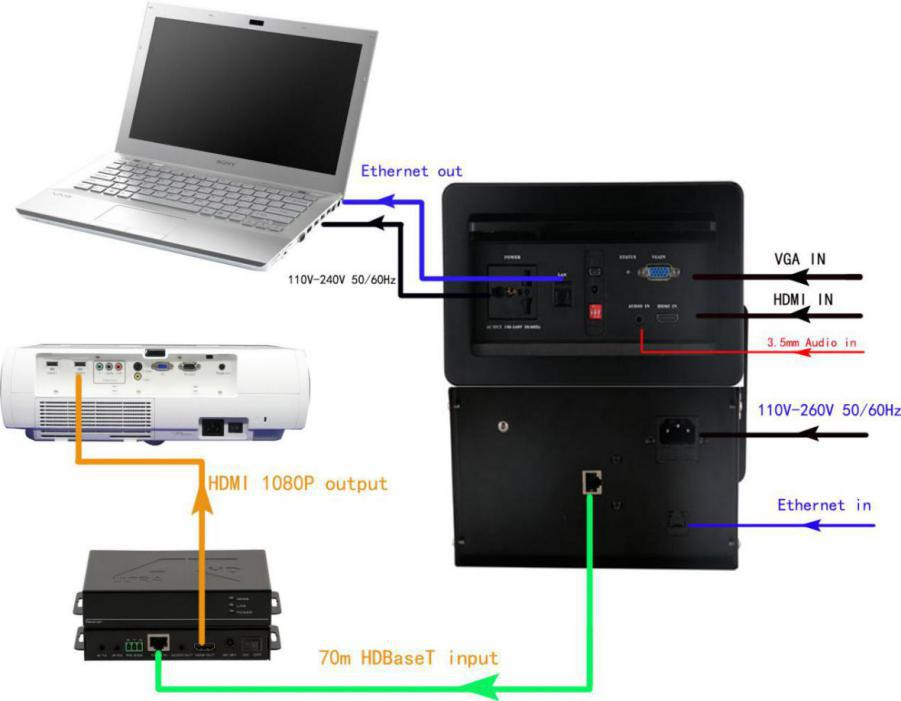

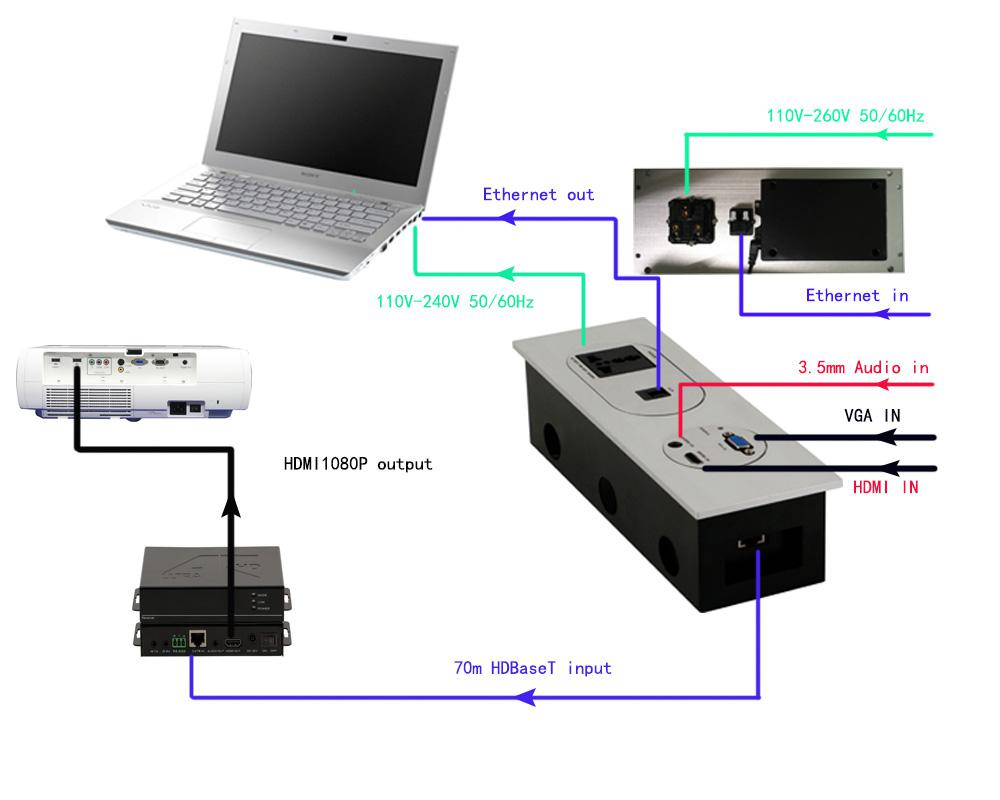

四、连接示意图：
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
