一、产品介绍：
FT-XM-HDBT-150M-T/R系列HDBaseT传输器，HDMI 150米延长器（HDBaseT）通过单根CAT网线，在发射器和接收器之间，将高清音视频信号、RS232信号、双向IR信号延长传输至150米。视频分辨率支持4K2K@60Hz 4:4:4。支持1路HDMI环路输出。
接收端可以将源设备的音频解嵌到模拟音频输出口AUDIO OUT输出。支持PoC功能，延长器支持双向红外信号控制，即用户可在源端或显示端通过IR进行控制。
FT-XM-HDBT-150M-T/R系列HDBaseT传输器，包括2个部分：发射器和接收器。发射器主要负责获取HDMI信号、发射或接收IR控制信号，并通过CAT线延长信号；接收器主要负责接收HDMI信号、发射或接收IR控制信号。通过使用CAT线，为HDMI延长应用提供了最方便的方案。
二、产品特性：
● 兼容HDMI 2.0b、HDCP 2.2/HDCP 1.4和DVI 1.0；
● 支持18Gbps带宽；
● 输入、输出延长距离达到120米 / 150米，支持的分辨率达到4K2K / 1080P；
● 支持1路HDMI环路输出（发射端）；
● 支持解嵌源设备的音频给模拟立体声输出（接收端）；
● 带双向IR、RS-232和CEC直通；
● 支持HDR，HDR 10+，Dolby Vision和HLG功能；
● 支持PoC（Power over Cable）功能；
● 设计合理，便于安装；

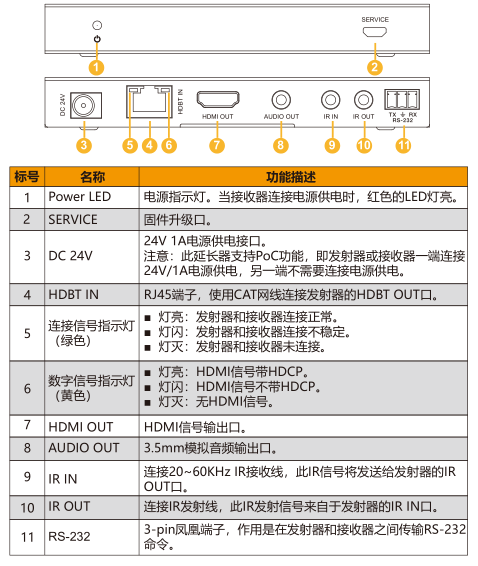

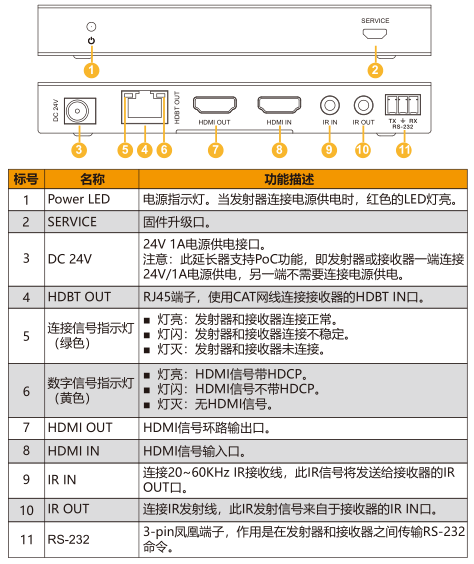

三、面板介绍：
四、技术指标：
| HDMI兼容 | HDMI 2.0b |
| HDCP兼容 | HDCP 2.2/HDCP 1.4 |
| 视频带宽 | 18Gbps |
| 视频分辨率 |
4K2K 50/60Hz 4:4:4；4K2K 50/60Hz 4:2:2；4K2K 50/60Hz 4:2:0； 4K2K 30Hz 4:4:4；1080p, 1080i, 720p, 720i, 480p, 480i 所有的 3D TV格式；所有的电脑分辨率，包括1920x1200 |
| 颜色空间 | RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| 颜色深度 |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr； 4:2:2/4:2:0)；8-bit (4K60Hz 4:4:4 ) |
| HDMI音频格式 |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
| L/R音频格式 | PCM 2.0 |
| 静电保护 | 人体模型：±8kV (空气放电) , ±4kV (接触放电) |
| 发送端 |
输入：1×HDMI IN [Type A, 19-pin母口] 1×SERVICE [Mini-USB, 升级口]； |
| 接收端 |
输入：1×HDBT IN [RJ45, 8-pin母口] 1×SERVICE [Mini-USB, 升级口]； |
| 外壳 | 金属外壳 |
| 颜色 | 黑色 |
| 尺寸 |
发射器 / 接收器：140mm [长] x 65mm [宽] x 18mm [高] |
| 重量 |
发射器：160g，接收器：155g |
| 供电电源 |
输入：AC 100~240V 50/60Hz；输出：DC 24V/1A（带锁扣端子） |
| 电源功耗 | 9.36瓦 |
| 操作温度 | 0°C ~ 40°C / 32°F ~ 104°F |
| 储存温度 | -20°C ~ 60°C / -4°F ~ 140°F |
| 传输距离 | 4K2K 120米，1080P 150米 |
| 分辨率输出长度 | 4K60--3米；4K30--10米；1080P--15米； |

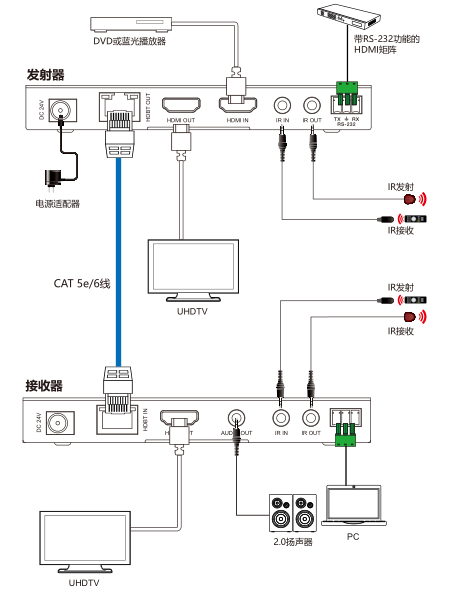

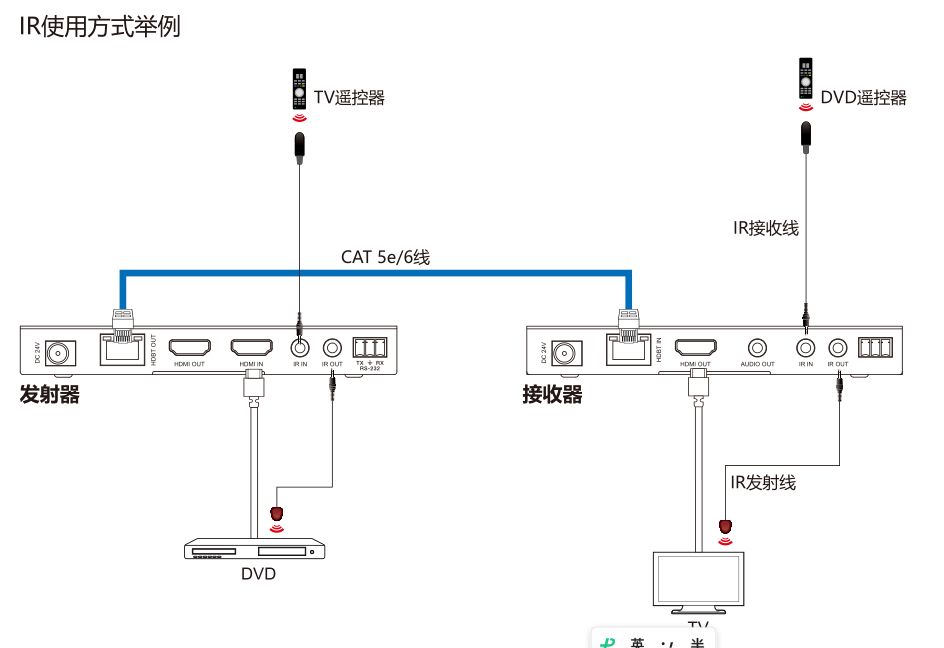

五、连接示意图：
北亿纤通 | F-tone Networks
企业邮箱：该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702
注：本产品有全国产化型号可选
本产品（FT-XW系列）仅展示部分参数，如有需要，请联系我们。
