产品简介
FT-XE-SB-2801型SDI多功能光端机支持将SD/HD/3G/6G/12G的SDI信号(可选择支持病态码)及音频、RS232、RS485等业务综合复用在一芯光纤上进行远距离无损传输。传输距离高达20KM。
其SDI信号支持SMPTE ST 2082-1, SMPTE ST 2081-1, SMPTE ST 424, SMPTE ST 292-1, SMPTE ST 259, 以及DVB-ASI和MADI等多种信号格式。广泛应用于广电行业、医疗影像、地铁PIS系统、机器视觉、视频会议、高清监控等诸多领域。
产品特性
● 一、二芯LC光纤，单模或多模光纤可选。
● 传输距离高达2KM~20KM。
● 视频加多功能业务综合复用传输。
● SDI支持病态码功能（选配）。
● 采用75Ω标准线缆，芯片级阻抗匹配。
● 支持SMPTE ST 2082-1,ST 2081-1,ST424,ST292-1 和 ST259等多种信号格式。
● 传输信号速率兼容1Mb/s-11.88Gb/s。
● 支持DVB-ASI(270Mb/s)和MADI(125Mb/s)信号模式。
● SD-SDI, HD-SDI, 3G-SDI, 6G-SDI, 12G-SDI输入自动侦测，自动速率转换。
● 支持输入线缆自动均衡，12G-SDI最远支持80m（线缆规格：百通Belden 1694A）。
● 支持自动时钟恢复功能。
● SDI视频TX发送端带1路环出，RX接收端双路输出。
● 传输距离最远20KM（SFP+ 1310nm/1550nm）。
● 支持RS232、RS485传输，接口采用2.5mm间距手动接线端子。
● 支持双向模拟音频传输，接口采用2.5mm间距手动接线端子。
● 具备光纤链路指示灯、SDI信号指示灯、电源指示灯功能。
● 宽范围5~36 DC 输入供电。

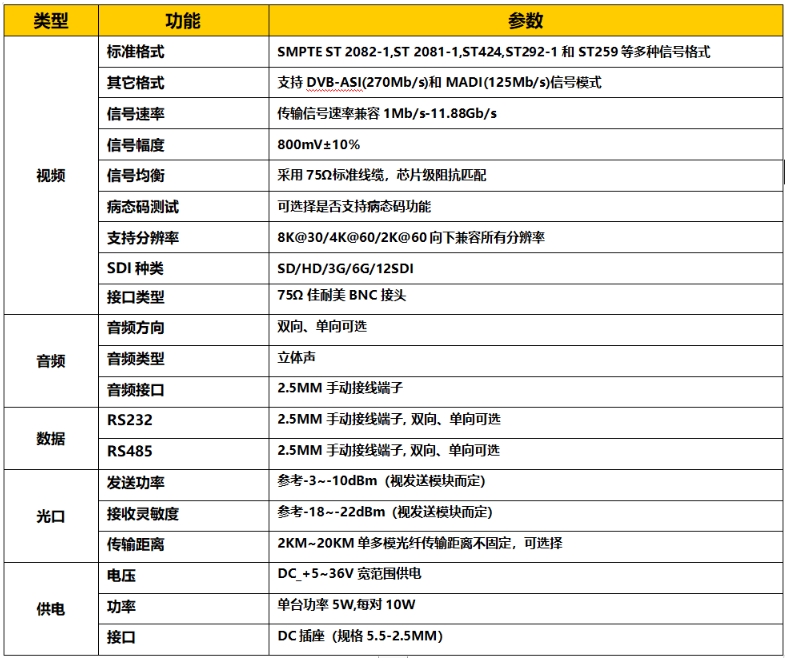

规格参数
注：本产品有全国产化型号可选
本产品为FT-XE系列，仅展示部分参数，如有需要，请联系我们。
