HD-SDI光端机

---------SDI高清监控专用，支持1080P(60HZ)/1080I/720P；适用于高清SDI监控系统及广电系统，带反向控制数据。

• 一路HD-SDI高清数字视频及音频信号的光纤传输
• 通过Pathological（极度恶劣环境）测试
• SD, HD, 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的1080P 3Gbps HD-SDI格式
• 支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI 、 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号
• 通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM
• SFP光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块
• HD-SDI光端机专用VIDIO SFP光模块
• 面板接口提供数字HD-SDI视频（BNC接口）和LC光纤接口
• 带一路RS485反向控制数据

   HD-SDI光端机根据SMPTE标准设计，支持全高清（Full HD)光纤传输。 高清英文简写HD(High Definition)，对应标清是SD(Standard Definition)根据美国电影电视工程师协会(SMPTE)、国际电联(ITU)和我国国家广电的相关定义，真正的高清视频格式目前主要有三 种：720P(1280×720分辨率，16∶9宽屏显示，逐行扫描/60Hz)、1080i(1920×1080分辨率，16∶9宽屏显示，隔行扫描 /60Hz)、1080P(1920×1080分辨率，16∶9宽屏显示，逐行扫描/60Hz)。

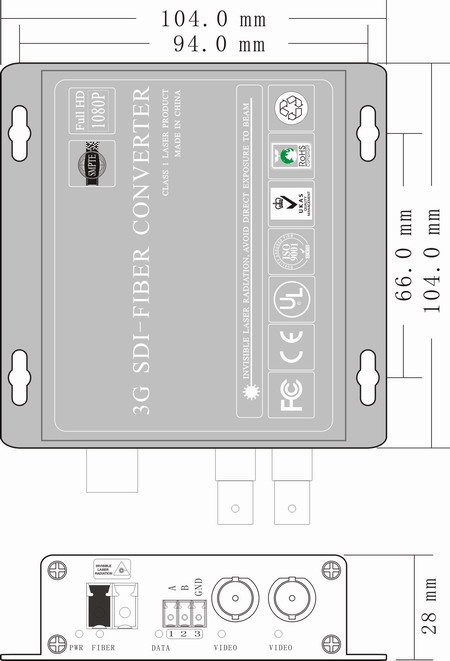

HD-SDI光端机外形尺寸：

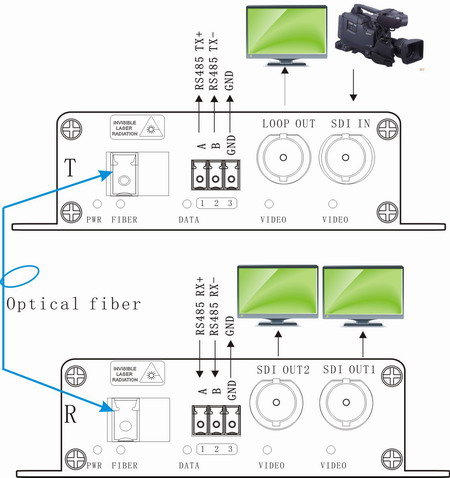

HD-SDI光端机应用连线图：

  SDI(Serial Digital Input,串行数字接口)是ITU-RBT.656以及SMPTE(电影与电视工程师协会)提出的串行链路标准，通过75欧姆同轴电缆来传输未压缩的数 字视频，SDI接口的数字高清在广播视频领域已经成熟应用，为高清视频传输和应用提供了一条可靠有效的道路。

    SDI接口现今已经有SMPTE259M(SD-SDI,数据率 270Mbps)、SMPTE292M(HD-SDI,数据率1.485Gbps)、SMPTE424M(3G-SDI,数据率达到2.97Gbps)等 多个标准。采用SDI接口的系统中，没有引入压缩以及解压缩的过程，传输过程中也不需要考虑图像时间冗余度，因此，无需进行视频帧的缓冲，视频可以实时传 送。摄像机传感器的信号能够经过SDI接口，无任何损失地直接到达显示单元。 与网络数字高清比较起来，基于SDI接口的高清视频系统主要具备以下几个优点：

    高清图像无延迟实时传输——在传输过程中没有产生压缩与封包化的动作，无需编码和解码，使得系统图像不会产生延迟问题，可与模拟系统的实时性媲美，在要求实时监控的场合具有网络高清系统无法企及的优势;

    高清图像无损不失真——以未经压缩的数字图像在同轴电缆上或者光纤上传输， 不失真。所提供的未压缩高清图像是智能监控所需的最佳图像来源。另外，SDI接口即使外延也不会带来网络外延问题，中心系统与前端系统是完全隔离的，不可 能经过SDI接口产生网络入侵，安全性较网络系统要高。此外，由于视频是实时传送，不会出现网络系统中的视频中断或者延迟，避免带来错误的信息;

  系统升级方便——类似于传统模拟CCTV系统，在允许的距离内，更换摄像机和后端设备可以使用已有的同轴电缆、光纤线路，直接从模拟升级到Full HD的分辨率。比起转换到IP网络监控，经销商/工程商不需再做额外的升级和学习复杂的网络知识。基于SDI传输系统，还能嵌入音频信息，并可支持数据传 输，现场使用方便。

   SDI光端机、视频分配器、SDI高清视频矩阵均内置线路均衡电路，将经过线缆传输的高速视频信号进行调理整形，整个过程可确保感光器件输出的图像数据实 时进入后端，并到达切换矩阵进行应用控制，最终到达监视器。在整个光端机传输、信号分配、高清视频矩阵切换控制、联网视频传输等过程中均采用高速串行数字 信号进行传输，在传输、交换过程中均不会带来任何图像损伤。

    由于SDI接口具备相应的标准，因此，在传输、分配、显示过程中都可以采用标准测试设备进行实际测试，或者可直接采用具备SDI接口的监视器进行视频查看，判定安装使用过程中可能出现的问题。

    在经SDI光端机进入机房后，采用视频分配器将信号分为多路，一组给SDI 矩阵使用，用于本地显示以及实时上传到上级治安系统(如交警队、派出所等);另一组直接传输给SDI编码器，进行视频图像编码，再经由交换网络，提供给后 端平台进行本地存储或者远程访问使用。鉴于高清视频的码流量较大，各站宜划分子网，以屏蔽广播数据包等无用数据。
