3G-HD-SD-SDI光端机

3G-SDI光端机

数字HD-SDI视频（BNC接口），单模光纤10KM以上，最远可达80KM，LC/SC光纤接口
支持广电高清1080P-60Hz，支持1080P/1080I/720P.
SD, HD, 3G 输入自动检测，支持270Mbit/s,1.48Gbit/s,3Gbit/s 速率
支持新的1080P 3Gbps HD-SDI格式
支持SMPTE-424M 3Gbps HD-SDI串行数字视频信号
支持SMPTE-292M HD-SDI串行数字视频信号
支持SMPTE-259M SDI串行数字视频信号
支持DVB-ASI信号；支持广电病态数据纠正

广电高清1080P-60Hz,支持1080P/1080I/720P

SD/HD/3G-SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称 1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P-60HZ）。3G-SDI光端机的应用领域有较高的画面质量要求，应采用3G-SDI光端机专用VIDIO SFP光模块，才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。

一路HD-SDI高清数字视频及音频信号的光纤传输通过Pathological（极度恶劣环境）测试；SD, HD, 3G 输入自动检测，支持270Mbit/s - 1.48Gbit/s - 3Gbit/s 速率；支持新的1080P 3Gbps HD-SDI格式；支持SMPTE-424M 3Gbps HD-SDI、SMPTE-292M HD-SDI 、 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号；通过多模或单模光纤进行可靠的传输，单模光纤10KM以上，最远可达80KM；SFP光纤模块不需断电即可更换，可根据实际传输距离灵活选用光纤模块（3G-SDI光端机专用VIDIO SFP光模块）；面板接口提供数字HD-SDI视频（BNC接口）和LC光纤接口

如何辨别符合SMPTE标准的3G-SDI光端机？

3G-SDI光端机是高清SDI监控系统的必要传输设备，如何辨别符合SMPTE标准的3G-SDI光端机也困惑着众多使用者，其实可以通过SDI病态码测试来验证。传输特性差的3G-SDI光端机在传输规格码率信号的时候勉强可用，但是传输不规则码率信号的时候问题立即体现，在1.5G速率下（720P 或1080i应用）出现问题的概率低一些，在3G速率下（1080P应用）出现问题的概率高，主要表现为高清视频传输过程中时而出现闪屏、黑屏、蓝屏，不能保证画面连续流畅播放，导致这些问题的原因主要有二：其一，采用的3G-SDI光端机方案不成熟或者设计缺陷，这个原因占小部分；其二，成本因素，市面上大部分的3G-SDI光端机采用普通SFP光模块，即用1.25G速率和2.5G速率的数字SFP光模块来代替3G-SDI光端机专用VIDIO SFP光模块，这样不可避免传输码率不规则的时候出现大量误码。3G-SDI光端机的应用领域有较高的画面质量要求，自然不可容忍画面不流畅，所以应采用 3G-SDI光端机专用VIDIO SFP光模块，才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。

3G-SDI光端机是一个迷你型的3Gbps HD-SDI数字视频光纤传输系统，支持新的1080P 3Gbps HD-SDI格式，可以在单模或多模光纤上长距离传输一路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号及DVB-ASI信号。由于采用了先进的数字光纤传输技术，在Mini-3GHD系统中用户可不作任何调整，设计简易，工作安全可靠。

3G-SDI光端机典型应用

动物拍摄
现场直播光纤传输
电视台远程演播室
新闻采集
军事或公安指挥与控制

3G-SDI光端机规格：


SDI 输入输出
信号格式	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
数据速率	270Mbit/s - 1.48Gbit/s - 3Gbit/s
电缆均衡	Automatic cable EQ (Belden 1694A cable) 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
SDI接口	BNC 75 Ohm
光纤接口	LC/PC （高清SDI光端机专用VIDIO SFP光模块）
发射机输入通道数	1
发射机环输出通道数	1
发射机输出光波长	标配1310 nm（可选1550 nm、符合CWDM传输波长）
发射机输出光功率	-9~-3dBm（可选0±3dBm）
接收机输出通道数	2
接收机光灵敏度	-18dBm～0 dBm
3G-SDI光端机一般指标
供电电源		DC 5 V
功耗		发射机: 1.8W 接收机: 1.5W
工作温度		-20°C to 70°C
存储温度		-40°C to 85°C
工作湿度		0 ~ 95% (无冷凝)
重量		210g 一对（带电源440g一对）
外壳材质		铝合金

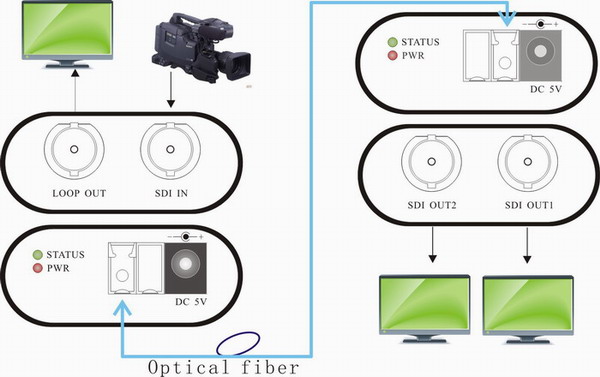

3G-SDI光端机接线图：

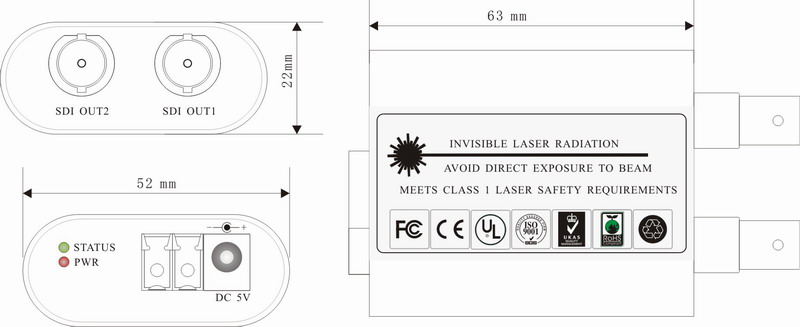

3G-SDI光端机尺寸图：

3G-SDI光端机符合SMPTE标准，支持全高清（Full HD)光纤传输。高清英文简写HD(High Definition)，对应标清是SD(Standard Definition)根据美国电影电视工程师协会(SMPTE)、国际电联(ITU)和我国国家广电的相关定义，真正的高清视频格式目前主要有三种：720P(1280×720分辨率，16∶9宽屏显示，逐行扫描/60Hz)、1080i(1920×1080分辨率，16∶9宽屏显示，隔行扫描 /60Hz)、1080P(1920×1080分辨率，16∶9宽屏显示，逐行扫描/60Hz)。

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
