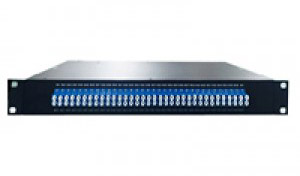

北亿纤通的DWDM OADM模块是一种基于TFF(薄膜滤波器)的波分复用技术，具备多种封装尺寸、波长可选；在传输光路中，OADM可以不经光电转换就能实现对WDM信号的上传与下载，是WDM光网中关键节点重要设备之一；采用OADM可以发挥其组网灵活 、易于网络升级和扩大规模等用处，广泛应用于局域网(LAN)、城域网(MAN)等领域。
产品特性
● 较低的插入损耗，使DWDM OADM模块运用时拥有 较低的信号衰减，从而降低对信号发射器的功率要求。
● 较高的隔离度值，使DWDM OADM模块里面多信号 传输时进行充分的信号隔离，有效防止信号之间相互串扰导致传输信号失真。
● 北亿纤通 的DWDM OADM模块具有成熟的生产工艺， 性能稳定可靠，支持-40℃~+85℃的恶劣环境下工作，保证信号的稳定传输。
● 北亿纤通的DWDM OADM模块符合RoHS，满足TelcordiaGR-1209与GR-1221。
● 北亿纤通的DWDM OADM模块具有多种封装尺寸、波长可选，也可根据客户要求定制通道数、单向或双向传输模式等。
产品规格
| 参数 | 单位 | DWDM OADM模块 | |||
| 通道数 | CH | 1 | 2 | 4 | 8 |
| 工作波长 | nm | 1520~1600 | |||
| 通道间隔 | GHz | 100G/200G | |||
| 透射带宽 | nm | ITU±0.11/ITU±0.25 | |||
| 插入损耗 | dB | ≤1.0 | ≤1.4 | ≤1.8 | ≤2.8 |
| 相邻通道隔离度 | dB | ≥28 | |||
| 非相邻通道隔离度 | dB | ≥45 | |||
| 回波损耗 | dB | ≥45 | |||
| 方向性 | dB | ≥50 | |||
| 透射纹波 | dB | ≤0.5 | |||
| 封装尺寸 | 封装尺寸 | L120xW80xH18、L120xW80xH10、L100xW80xH10 MINI：L100xW45xH10、L80xW60xH12 | |||
| 工作温度 | ℃ | -40~+85 | |||
| 光缆类型 | 0.9mm松套管(或客户定制) | ||||
| 连接头类型 | LC/PC(或客户定制) | ||||
应用环境
DWDM OADM模块产品具有低插入损耗、高通道隔离度及高环境稳定性和可靠性等特点，支持单、双向传输系统；由于OADM可以不经光电转换就能实现对WDM信号的上传与下载，是WDM光网中关键节点重要设备之一；采用OADM可以发挥其组网灵活 、易于网络升级和扩大规模等用处，广泛应用于局域网(LAN)、城域网(MAN)等领域。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
