USB3.0光纤延长器，也称USB3.0光端机，通过两芯或一芯光纤将高达5Gbps的USB3.0 SuperSpeed高速信号传输距离延长至250米。USB3.0光纤延长器使用专用USB3.0 PHY满足USB3.0协议要求，利用SFP+完成光电转换，实现USB3.0 SuperSpeed高速信号的稳定传输。
USB3.0光纤延长器由主机端（接收机R）和设备端（发射机T）两部分组成。主机端使用USB3.0 A型连接器或外部电源进行供电，设备端使用外部电源供电，并通过USB3.0 A型连接器为USB3.0设备提供电源。产品可应用在视频会议、多媒体信息发布、政府部门、医疗系统、商业展示、多媒体功能厅、安防监控、公用事业等领域。
应用领域
- 工业视频传输
- 机器视觉系统
- 高清视频监控系统
- 高速数据采集系统
- 远程存储
- 数字标牌及电视墙
- 工业打印机系统
特点：
- USB3.0 SuperSpeed高速信号传输距离延长至250米(单模或多模光纤)
- 满足USB3.0 的5Gbps 带宽
- 为 USB3.0 设备提供工作电源
- 支持所有自供电的USB3.0 设备
- 即插即用，无需驱动软件
- 自适应所有操作系统
- USB3.0 A 型接口
- 双纤或者单纤LC光接口
- 不兼容USB1.1和USB2.0
产品规格
|
光学部分 |
光纤接口 |
单芯或双芯LC |
|
光学波长 |
1310nm/1550nm |
|
|
属性 |
尺寸（长×宽×高） |
104mm x104mm x28mm |
|
外壳 |
铝合金 |
|
|
颜色 |
黑色 |
|
|
净重 |
0.7Kg |
|
|
电源部分 |
适应电压范围 |
5V DC |
|
发送器功耗 |
<5W |
|
|
接收器功耗 |
<5W |
|
|
操作环境 |
工作温度 |
0℃-50℃ |
|
存储温度 |
-40-85℃ |
|
|
湿度 |
0-95% (无凝结） |

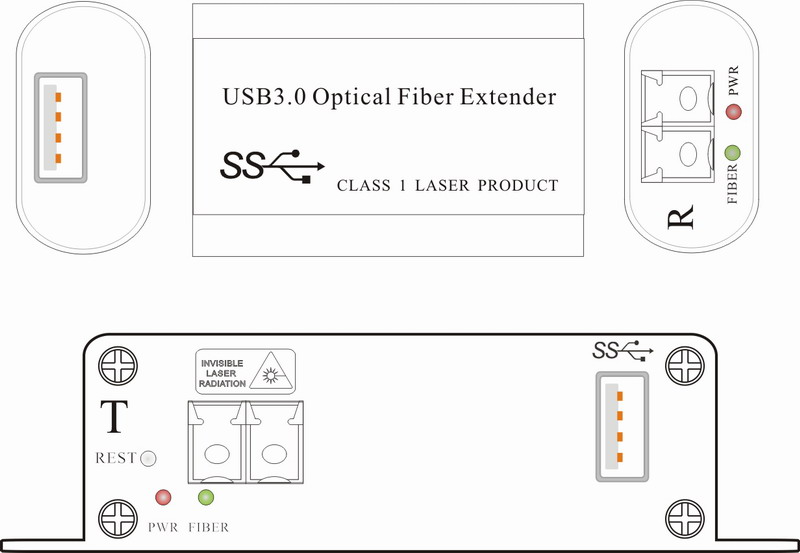

面板接口图：
上电操作顺序
1.主机端光端机（接收机R）插入USB3.0接口；
2.设备端光端机（发射机T）插入5V电源；
3.将USB3.0设备接入设备端光端机（发射机T）。
注意事项
若电脑端无法识别延长器，可以进行以下操作：
1. 按下设备端的REST键5秒钟，重启设备。
2. 在电脑端换一个USB3.0接口，重新连接。
3. 在设备管理器中卸载“USB3.0集线器”，重新连接。
- 在使用过程中，切勿随意拔插光纤和USB3.0电缆，以免造成设备无法正常工作。

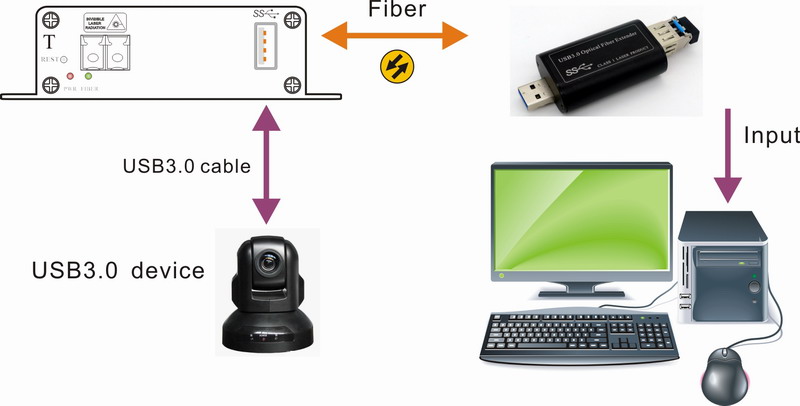

连线图：
