KVM光端机（HDMI+USB键鼠光端机），也称HDMI+USB键鼠光纤延长器，由发射机和接收机组成，是光纤传输HDMI高清音视频及USB键鼠的完美解决方案，通过一芯单模或多模光纤把主机的HDMI（或DVI）、USB键盘鼠标、红外遥控接口到远端，高温特性好，在75℃高温环境中稳定工作。
本产品支持:1920×1080@60Hz DVI/HDMI高清音视频的实时传输，最大传输距离可达20~100公里(单模光纤)/ 2公里(多模光纤)。产品可应用在视频会议、多媒体信息发布、政府部门、医疗系统、商业展示、多媒体功能厅、安防监控、公用事业等领域。
产品特点
1，支持高清分辨率1920×1080@60Hz。
2，支持HDMI/DVI接口。
3，支持USB鼠标键盘，远程红外遥控功能。
4，光纤传输距离最大20~100公里(单模光纤)/ 2公里(多模光纤)。
5，单芯光纤传输，无需驱动、兼容任何系统，即插即用。
产品规格
|
|
视频输入/输出接口 |
HDMI / DVI |
|
支持HDMI版本 |
HDMI1.1 1.2 1.3 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i |
|
|
支持视频色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音频格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
输入输出TMDS信号 |
0.5-1.5Vp-p(TTL) |
|
|
输入输出DDC信号 |
5Vp-p(TTL) |
|
|
输入线缆长度 |
≤20m AWG26 HDMI 1.3 standard cable |
|
|
输出线缆长度 |
≤20m AWG26 HDMI 1.3 standard cable |
|
|
光学部分 |
光纤接口 |
单/多模 SC/FC/ST |
|
光学波长 |
1310nm/1550nm |
|
|
属性 |
尺寸（长×宽×高） |
157mmx81mmx29mm |
|
外壳 |
铝合金 |
|
|
颜色 |
黑色 |
|
|
净重 |
0.7Kg |
|
|
电源部分 |
适应电压范围 |
5~12V DC |
|
发送器功耗 |
3.5W |
|
|
接收器功耗 |
3.5W |
|
|
操作环境 |
工作温度 |
-20℃-70℃ |
|
存储温度 |
-40-85℃ |
|
|
湿度 |
0-95% (无凝结） |
红外遥控IR：
|
载波频率 |
38KHz |
|
波长 |
940nm |
|
发射机接口 |
3.5mm非平衡立体音频座，外接2PIN发射器： |
|
接收机接口 |
3.5mm非平衡立体音频座，外接3PIN接收器： |
USB接口：
|
发射机 |
1个，用USB数据线连接主机或DVR的USB接口 |
|
接收机 |
2个，只能接有线USB键盘鼠标 |

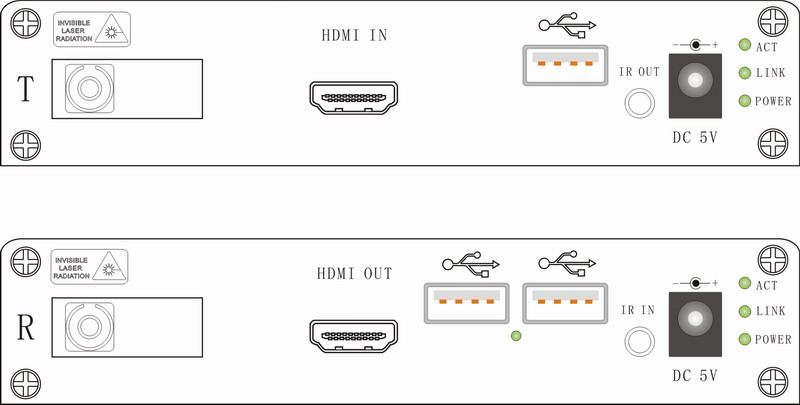

面板接口：

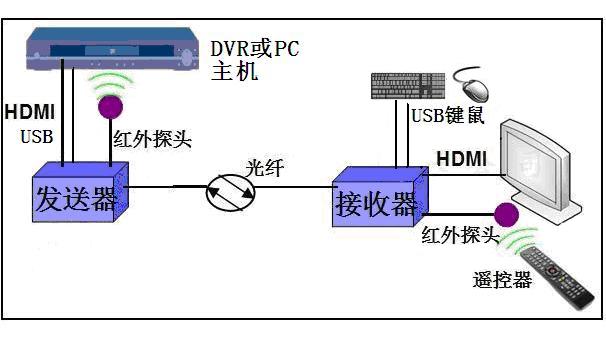

KVM(HDMI+USB键鼠)光端机连线应用图：

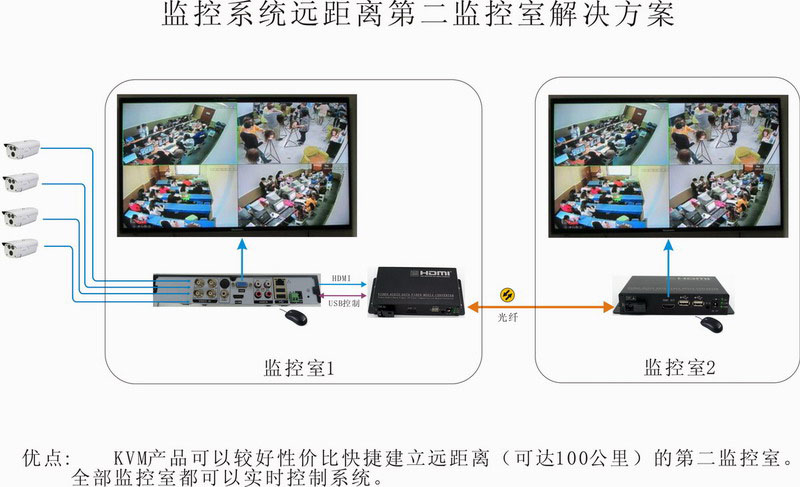

监控系统远距离第二监控室解决方案:
北亿纤通KVM产品可以较好性价比快捷建立远距离（可达100公里）的第二监控室,全部监控室都可以实时控制系统。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
