USB转RS-232四串口转换器 USB V2.0(FT-BC-860)

产品概述
FT-BC-860是一款通用的USB/RS-232接口转换器,可无需外加电源、兼容USB、RS-232标准,能够将单端的USB信号转换为UART的RS-232信号,RS-232端通过DB9公头的连接器连接。

转换器内部带有零延时自动收发转换, 独有的I/O电路自动控制数据流方向, 即插即用. 确保适合一切现有的通信软件和接口硬件。
FT-BC-860接口转换器可以为点到点通信的连接,数据通讯速率300-921.6Kbps,带有电源指示灯及数据流量指示灯可指示故障情况、支持的通讯方式有USB到RS-232转换。

产品规格
标准: 符合 USBV1.1、2.0标准EIA RS-232标准
USB信号: VCC、DATA+、DATA-、GND、FG
RS-232信号:DCD RXD TXD DTR GND DSR RTS CTS RI
工作方式 :异步工作、点对点通信方式
方向控制 :采用数据流向自动控制技术,自动判别和控制数据传输方向
波特率 :300-921.6Kbps,自动侦测串口信号速率
传输距离 :RS-232端5米,USB口不超过5米
接口保护 :±15KV静电 保护
接口形式 :USB端B类接口母头,DB9公头的连接器连接
信号指示:九个信号指示灯电源(PWR)发送(TXD)接收(RXD)
传输介质:双绞线或屏蔽线
外形尺寸:210mm×130mm×32mm
使用环境:-40℃ 到 85℃,相对湿度为5%到95%
支持总线或外接电源供电

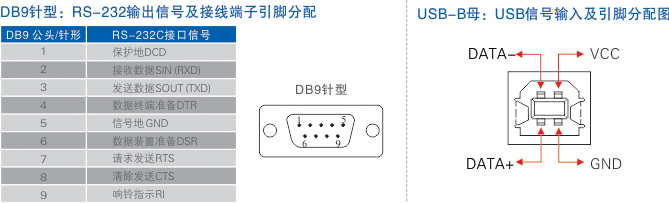

连接器和说明

尺寸图













注:本产品有全国产化型号可选

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
