一、产品介绍
这是一款工业Profibus总线至光纤转换器，产品分为一路点对点光纤接口通信和两路可集联上下行光纤接口，一路RS485（Profibus DP）接口，RS485接口采用标准Profibus-DP结构，为现场Profibus DP接线提供了方便，同时该产品采用标准工业35mm导轨安装方式，采用DC9-48V宽电源输入模式，内置隔离电源模块，满足不同工业现场的需求。
产品采用标准ST光纤接口（可根据用要求订制，支持FC、SC接口）；光纤最远通信距离可达多模2KM，单模10-60KM；RS485接口支持Profibus-DP 等工业控制协议，支持RS485最高通信速率可达6M。
二、接口属性
电气接口
RS485支持Data+、Data-半双工工作模式
接口速率：0-6M
光纤接口
光纤波长： 多模：850nm、1310 nm
单模： 1310 nm、1550nm
传输光纤： 多模：50/125、62.5/125、100/140um
单模： 8.3/125、9/125um、10/125um
传输距离： 多模：2KM
单模： 10～60KM
光纤接口类型：SC、ST、FC可选；标配：ST接口
三、其他指标
电流电源：DC9-30V ；500mA
外形尺寸：120mm×90mm×50mm
工作温度：-30至85℃；
相对湿度：≤90%(无冷凝)
存放温度：﹣40～90℃

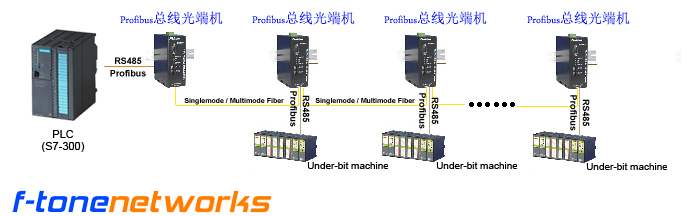

四、典型应用
订购信息:
|
产品型号 |
产品描述 |
|
FTProfibus-ST |
双纤双光口，多模，ST接口（SC、FC等可选），DC9-30V宽电压输入 ，卡轨式安装。 |
|
FTProfibus-SC |
双纤双光口，单模，SC接口（ST、FC等可选），DC9-30V宽电压输入 ，卡轨式安装。 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
