产品概述
FT-BC-1216是一款内部采用四核、无休（不间断工作）的设计，专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB) 。该产品支持传输速率最高达115.2Kbps，为了保证数据通讯的安全可靠，RS-485 接口端采用光电隔离技术，
防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting) 和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米，性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中，是一款性能卓越，价格优良的数据接口转换产品。
FT-BC-1216 RS-485 HUB 提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用 FT-BC-1216 RS-485 HUB 可以助您设计出独特的高可靠的 RS-485系统。
性能参数
1、接口特性：接口兼容 EIA/TIA 的RS-232C、RS-485 标准
2、电气接口：RS-232C 接口为 5PIN接线端子1-3脚
RS-485 接口为 5PIN接线端子4-5脚
3、传输介质：双绞线或屏蔽线
4、工作方式：异步半双工
5、工作电源：AC100～240V 50/60Hz
6、信号指示：19个信号指示灯电源（PWR）、发送 (TXD)、接收（RXD）、故障（E1-E16）
7、隔离度：隔离电压2500VRMS 500VDC连续，DC/DC隔离模块
8、传输速率：300bps-115.2Kbps
9、保护等级：RS-232接口±15KV ESD保护
RS-485接口每线 1500W 的雷击浪涌保护
10、传输距离：0-5公里 （115,200-300bps）
11、尺寸：440mm×201mm×44mm
12、使用环境：-40℃到85℃，相对湿度为5%到95%
产品面板及信号指示
FT-BC-1216的前面板共有19个指示灯，后面板有1个5PIN接线端子为RS-485、RS-232输入端，16个3PIN端子共16个口为光电隔离输出端。
电气接口及定义

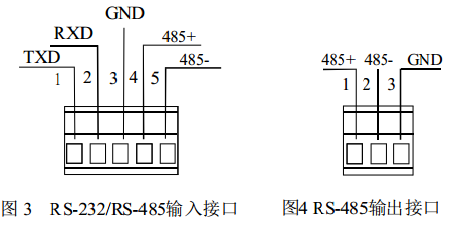

RS-232/RS-485接口定义：

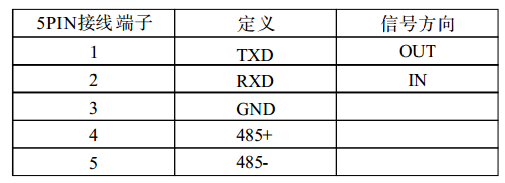

1、RS-232/RS-485输入接口定义

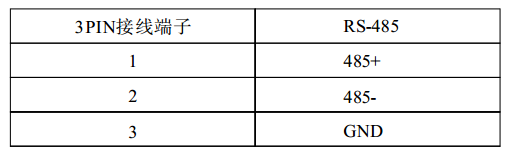

2、RS-232/RS-485输出接口定义
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
