北亿纤通FT-XV-9146RP系列是全千兆PoE+工业环网交换机，配置6个10/100/10008aseT(X)、支持802.3af和802.3at(PoE+)的电口，4个1000Base-X的光口。每个PoE+端口最大可提供30胃的供电，比如可输出给工业设备(如具备雨刷及加热器的防风雨IP摄像头、高性能无线AP及工业级IP电话)。FT-XV-9146RP工业交换机组网灵活，而且SFP光纤端口传输数据到控制中心的距离可达120公里，并具有高抗电磁干扰能力。
FT-XV-9146RP支持全面的二层网管功能，包括ERPS、X-Ring环网功能，PoE电源管理、PoE设备自动检测、PoE诊断、VLAN、QoS、带宽管理、端口镜像、摄像头像素识别、串口管理及各种告警功能。
FT-XV-914GRP系列专为特殊严峻的工业应用环境设计，有支持-60℃的超低温版本，网口防雷支持到共模AV/差模2KV,整机符合静电接触放电4KW/空气放电BKV的测试标准，双电源系统确保了PoE系坑不间断工作的可靠性。
● 先进的PoE管理功能(PoE端口设置、PD故降检查)
● 支持EtherNet/IP管理监控设备功能
● 支持X-Ring(自愈时间<25ms@250台交换机)
● 支持Pol-based VLAN,IEEE802.1Q VLAN协议
● 支持QoS(IEEB02.1p/1Q)和T0S,增加网络稳定性
● 支持端口聚合，最大化利用带宽
● 支持基于MAC地址的端口绑定，防止非法入侵
● 支持端口镜像功能，便于在线蓝测
● 支持Artnet协议，支持城市灯光秀(RDM版本才支持)
技术参数
标准
IEEE 802.3af适用于Power-over-Ethernet
IEEE 802.3适用于10Base-T
IEEE 802.3u适用于100Base-T(X)和100Base-FX
IEEE 802.3ab适用于1000Base-T(X)
IEEE 802.32适用于1000Base-X
IEEE 802.3x适用于流量控制
IEEE 802.10-2004适用于Spanring Tree Pralocol
IEEE802.10适用于VLAN Tagjing
IEEE802.1p适用于Clrss of Servce
IEEE 802.3ad适用于Port Trunk
协议
DHCP Client.DHCP,HTTP,HTTPS EhemetIP,TCPLIDP,Web Server Client流量控制：IEEE802.3x流量控制
交换机属性
优先级队列：4
VLAN ID范围：VD1-4094
MAC地址表大小：16 K
封包缓冲区大小：2 Mbit
接口
光口：4*1000BaseX SFP插槽
RJ45端口：6*10/100/1000BaseTX)自侦测
PoE管脚：W,Vt,V,VH对应针脚1,23,6
控制台：RS-232(RJ45连接头)
串口：RS-2321485
LED指示灯：PW1,PW2,RLN,10/100/1000,10/100,LINK/ACT,PoE
告警输出：1路继电器输出
告警输入：1路输入，电子隔离，共地
电源需求
输入电压：48(12～58)VDC,双冗余输入(建议用于PoE+输出时要大于48 VDC)
输入电流：0.03 A@48 VDC(空载),0.13 A@48VDC(连接6台网络设备)过
电流保护：提供
反接保护：提供
*当选择电源供应时，请检查受电设备的功率
机械特性
外壳：IP40防护等级，铝外壳
尺寸：60x 135x135 mm(2.36x5.3x 5.3 inch)重量：805g安装：轨道安装，壁挂式安装(可选套件)
工作环境
工作温度：
普通型号：-10~70 ℃(14～158 *F)
工业型号：-40~85 ℃(-40～185 F)
超低温型号：-60~85 ℃(-76～185 F)
储存温度：-40~85 C(-40～185 *F)
相对湿度：5～95%(无凝露)
安规认证Salety:CE Altestadlion
CE EMC:EN55032:2015,EN 55035:2017
CELVD:EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013
冲击/Shock:IEC 60068-2-27
自由落体/Freefall:IEC 60068-2-32
震动/Vibration:IEC 60068-2-6
质保
保修期：五年

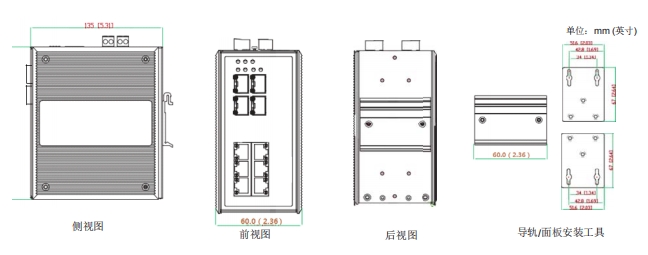

尺寸
产品型号
注：本产品有全国产化型号可选
本产品为FT-XV系列，仅展示部分参数，如有需要，请您联系我们。
