一、产品说明
● 产品名称：防水非管理型PoE千兆工业交换机
● 产品型号：FT-XV-6114P-TD
● 网络标准：IEEE802.3af、IEEE 802.3at
● 通讯接口：4个10/100/1000M RJ45接口(都支持PoE)
1个1000M SC光接口(单纤，标识为B5)
● 适用环境：工作温度：-25℃～+70℃,工作湿度：10%～90%RH不凝结
● 关键特点：电源输入DC12V,提供标准POE供电
● PoE优先级：PoE端口支持优先级机制，端口号越大，优先级越高
● PoE+:单端口最大供电功率30W
● 供电与功率：DC12V电源输入，整机最大功率60W
● 防护等级：IP67
● 尺寸：145mm*68.5mm*41.9mm(长*宽*高，不含接头高度)
二、产品外形设计与规格
外观及结构设计如下。
● 材质：铝合金
● 外观尺寸：145*68.5*41.9mm(不含接头高度)
● 铝盒厚度：约为1.5mm
● 防水防尘等级：IP67
● 光口：1个1000M SC光接口，标识为B5
● 电口：4个10/100/1000M RJ45接口，标识为F1～F4
● PoE:对4个千兆下行电端口提供PoE,标识为P1～P4
● 供电：DC12V(外置电源)
● 4个网口指示灯+4个PoE指示灯+1个光口指示灯+1个电源指示灯
● 对外的业务端口从一个侧面引出，DC电源12V从另一个侧面引出(详见2.2侧视图);
1)铝壳外网线长度：25±3cm两根、35±3cm两根，带防水接头：
2) 铝壳外直接提供SC接口：
3) 铝壳外电源线长度35±3cm,剥线，不带防水接头。
以下是产品三视图。

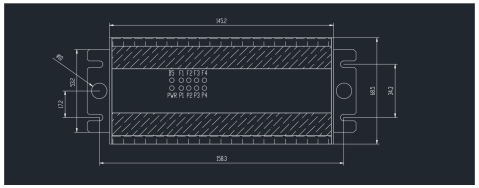

2.1、俯视图
说明：各接口全部有 LED 灯指示，PoE 端口也分别独立指示，一目了然。

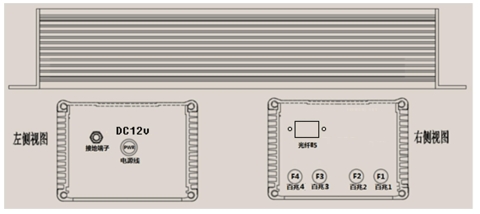

2.2、侧视图
说明：挂耳的孔径 10mm。

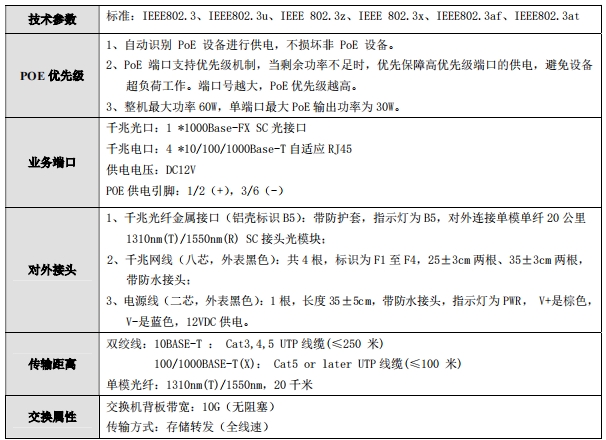

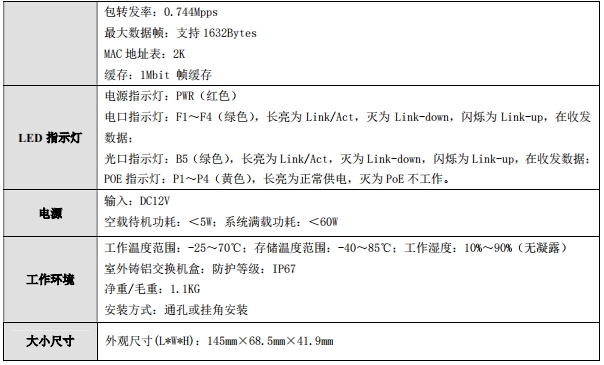

三、 产品规格参数：

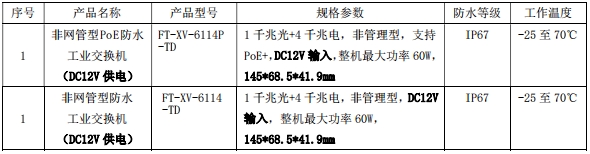

四、订购信息
注：本产品有全国产化型号可选
本产品为FT-XV系列，仅展示部分参数，如有需要，请您联系我们。
