产品概述：
OBP光保护板是一种应用于光纤通信领域并能自动绕过故障的网络节点的智能切换系统，能自动识别网络节点供电状态及光信号输出状态，节点故障时进行光路旁路，从而能避免网络节点发生SDH 网络的断开，保持整体网络连通性。
功能特点：
- 支持单模和多模光线路保护
- 支持1+1（双发选收）保护、1：1（选发选收）保护
- 支持旁路蓄电放大保护
- 支持自动和手动工作模式
- 支持心跳旁路，实现设备故障也能旁路
- 支持光功率监测范围: -50dBm ~ +25dBm
- 支持光路保护倒换时间: 小于20ms
- 支持光接口: LC/UPC、LC/APC可选
- 支持掉电光路状态保持功能
- 支持本地和远程控制功能
- 支持SNMP网管
技术参数：
|
特性 |
参数 |
||
|
工作波长范围 |
1310±50nm和1550±50nm |
||
|
监测光功率范围 |
TX: |
＋25～-40 dBm |
|
|
RX: |
＋10～-45 dBm |
||
|
插入损耗 |
1+1保护 |
发射端 |
≤ 4.0dB |
|
接收端 |
≤ 1.5dB |
||
|
1:1 旁路保护 |
≤ 1.5dB |
||
|
回波损耗 |
≥45dB |
||
|
串扰 |
≥55dB |
||
|
光功率分辨率 |
≤0.01dB |
||
|
光功率测量精度 |
≤0.5dB（＋25 dBm ～ -40dBm ） |
||
|
波长相关损耗 |
≤0.25dB |
||
|
偏振相关损耗 |
≤0.1dB |
||
|
切换时间 |
≤15ms |
||

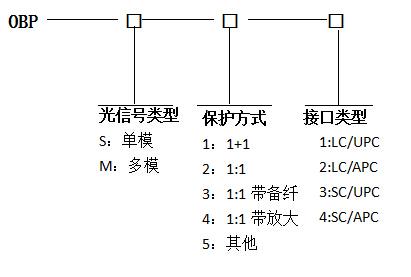

订货信息:
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
