1.产品描述
F-tone Networks的军用EDFA模块产品已经广泛应用于光纤传感、光纤通讯领域。EDFA使用980nm或者1480nm的泵浦激光器提供能量，内部采用AGC、ACC或者APC的控制方式。产品内部采用精细的温度控制技术，使得模块具有优异的温度适特性，工作环境温度为-40~70℃。
F-tone Networks的EDFA分为C波段，L波段两种产品，可以满足客户的多种需求。F-tone Networks提供的EDFA模块使用DC+5V/GND电源输入，使用灵活的人机接口形式，通过RS232串口可以方便设置EDFA内部参数，实现模块内的实时参数监控，实现线路远程管理和控制。
2.特征
低噪声系数
灵活的控制方式
高稳定性和高可靠性
可定制输出光功率
小型化设计
3.应用
密集波分复用系统
国防军事应用
光纤传感
4.产品性能描述
| 参数 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
| 工作波长范围 | nm | 1528 | 1550 | 1563 | |
| 总输入光功率 | dBm | - | 0 | - | |
| 饱和输出功率 | dBm | - | 17 | 20 | |
| 噪声指数@0dBm信号输入 | dB | - | 5.5 | - | |
| 增益平坦度 | dB | - | 1.5 | - | |
| 偏振相关增益 | dB | - | - | 0.5 | |
| 偏振模色散 | ps | - | - | 0.5 | |
| 输入/输出光隔离度 | dB | 40 | - | - | |
| 输出功率稳定性(8小时)(1) | dB | - | 0.05 | 0.1 | |
| 工作模式 | AGC、APC（默认）、ACC | ||||
| 尾纤类型 | SMF-28 900um 紧套管 | 可定制 | |||
| 尾纤长度 | 1.00±0.2m | 可定制 | |||
| 尾纤连接器类型 | FC/APC | 可定制 | |||
| 工作温度范围 | ℃ | -40 | - | +70 | |
| 存储温度范围 | ℃ | -40 | - | +80 | |
| 湿度(2) | % | 5 | - | 90 | |
| 供电模式 | DC +5V/ GND J30J 9pin供电 | ||||
| 电功耗 | W | <10 | 常温 | ||
| 通信接口类型 | J30J 9pin LVTTL电平 | ||||
| 通信协议 | RS232串口协议 | ||||
| 通信用户界面 | 可读取或者设定输出光功率 | ||||
| (1)单一温度下测试 (2)无凝聚情况 | |||||

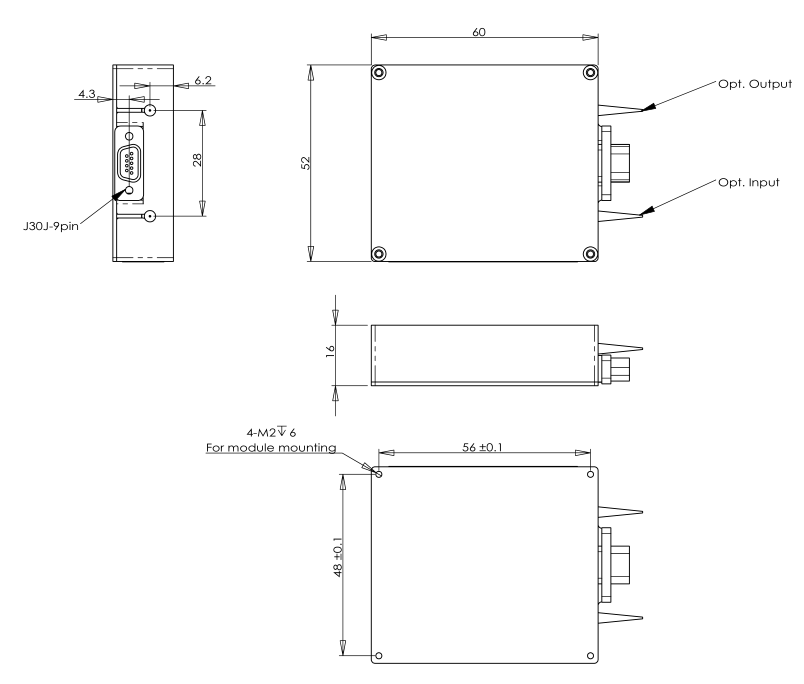

5.军用EDFA模块的结构
尺寸结构（长x宽x高）：60x52x16 mm。结构设计采用的单位为mm。
6.军用模块式EDFA的管脚定义
| 管脚号 | 名称 | 属性 | 电平类型 | 功能描述 |
| 1 | GND | P | 电源地 | |
| 2 | NC | F | 保留 | |
| 3 | TXD | O | LVTTL | 串行数据输出 |
| 4 | RXD | I | LVTTL | 串行数据输入 |
| 5 | NC | F | 保留 | |
| 6 | +5V_VCC | P | 5V供电电源 | |
| 7 | GND | P | 电源地 | |
| 8 | +5V_VCC | P | 5V供电电源 | |
| 9 | NC | F | 保留 |
Note1:P：电源；I：输入；O：输出；F：悬空。
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
