1 产品介绍
该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。核心器件采用高可靠性的多模Pump激光器和双包层光纤，采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。
该模块采用本公司独特的专利技术进行大功率Pump泄漏的处理，来获得更优的指标和更稳定的性能。采用与常规光纤放大器不同的双包层铒镱共掺放大技术，具有比普通技术高10倍的电光转换效率，所以具有更低的相对成本和更紧凑的体积与更低的功耗，特别适用于光纤到户FTTH，光纤到楼等大分配比系统中应用。
该产品可在FTTX网络中实现不同业务波长(GPON/XGPON1/OTDR和CATV)复用，最大限度地发挥光分配网络(ODN)的价值。GPON端口与XGPON1和OTDR波长兼容，以适应多种应用程序场景。
具有以下特点:
- 可选配有线电视、PON系统和视频合波器
- 热插拔冗余电源模块:支持110/220VAC和-48VDC供电混插
- 适用于19及21英寸的机架
- 风扇、电源模块可热插拔，便于维护
- 前面板LCD显示屏可查看、修改系统参数；LED状态灯可显示告警状态
- 支持ETH, RS232
- 通过以太网端口支持SNMP网络管理接口
- APC（自动功率控制）光输出
- 高输出功率，高可靠性，低噪声
2 技术指标
2.1 光学特性
|
No. |
参数 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
1 |
光学参数 |
|||||
|
1.1 |
CATV 波长范围(λ1) |
1545- 1565 |
nm |
|||
|
1.2 |
输入功率 |
-10 |
0 |
10 |
dBm |
|
|
1.3 |
输出功率 (单口) |
---- |
---- |
22 |
dBm |
|
|
1.4 |
输出总功率 |
---- |
---- |
37 |
dBm |
|
|
1.5 |
输出端口数(1) |
---- |
---- |
16 |
|
|
|
1.6 |
输出功率一致性 |
---- |
± 1 dB |
---- |
dB |
|
|
1.7 |
输出功率稳定性 |
-0.5 |
---- |
0.5 |
dB |
|
|
1.8 |
噪声系数 (In=0dBm, λ=1550nm) |
---- |
5.5 |
6.0 |
dB |
|
|
1.9 |
泵浦泄露 @ Input/output |
---- |
---- |
-30 |
dBm |
|
|
1.10 |
隔离度 @ Input/output |
30 |
---- |
---- |
dB |
|
|
1.11 |
偏振模式色散 |
---- |
---- |
0.5 |
ps |
|
|
1.12 |
偏振相关增益 |
---- |
---- |
0.5 |
dB |
|
|
1.13 |
回波损耗 |
50 |
---- |
---- |
dB |
|
|
1.14 |
输出功率调整范围 |
5 dB |
||||
|
2 |
内置WDM规格参数 |
|||||
|
2.1 |
CATV 波长范围(λ1) |
1545- 1565 |
nm |
|||
|
2.2 |
PON 波长范围(λ2) |
1260-1360&1480-1500 &1575 - 1581 &1616 -1660 |
nm |
|||
|
2.3 |
插损 |
Pass Band |
|
|
1.2 |
dB |
|
Reflection Band |
|
|
1.2 |
dB |
||
|
2.4 |
偏振相关损耗 |
|
|
0.1 |
dB |
|
|
2.5 |
偏振模式色散 |
|
|
0.1 |
Ps |
|
|
2.6 |
隔离度 (Com→PON@λ1) |
15 |
|
|
dB |
|
|
2.7 |
隔离度 (Com→CATV@λ2) |
40 |
|
|
dB |
|
|
2.8 |
方向性(P«R) |
50 |
|
|
dB |
|
|
2.9 |
PON 信号通过 @EDFA关闭 |
1577, 1270&1310,1490 &1625/1650 |
nm |
|||
（1）最大输出端口数：16、PON信号最大输入端口：16；4/8/16口输入输出设备可选
2.2 环境要求
表 2-2环境参数
|
参数 |
最小值 |
最大值 |
单位 |
|
工作温度 |
-5 |
+60 |
℃ |
|
贮存温度 |
-40 |
+80 |
℃ |
|
湿度 |
5 |
95 |
% |
2.3 机械及接口规格
表 2-3 机械及接口规格
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
|
尺寸 |
1U H×D×W≤44x236x483 |
mm |
||
|
重量 |
----- |
----- |
6 |
Kg |
|
功耗1 |
----- |
----- |
30 |
W |
|
制冷方式 |
风冷 |
|||
|
供电电压2 |
85/170 |
110/220 |
132/264 |
VAC |
|
通信接口 |
RS-232, RJ45 |
|||
- 实际功耗与输出功率和环境温度相关；
- 110VAC，220VAC and-48VDC可选。
3 接口定义

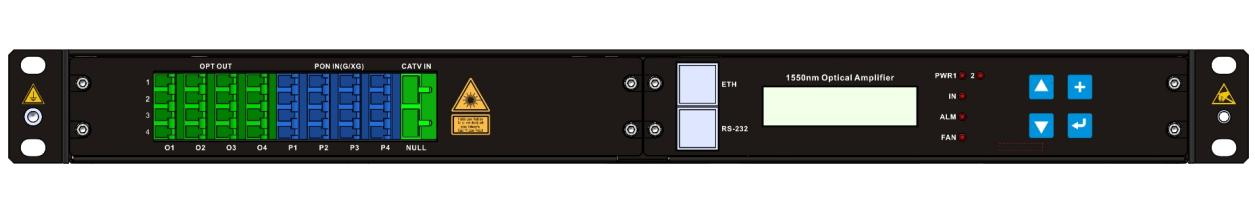

图 3-1 设备接口
表 3-1 接口定
|
序号 |
功能 |
备注 |
|
1 |
安装挂耳 |
M5 |
|
2 |
SNMP、RS232 端口 |
RJ45 |
|
3 |
OLED Display |
|
|
4 |
指示灯 |
4灯 |
|
5 |
按键 |
4键 |
|
6 |
CATV输入端口 |
SC/APC |
|
7 |
PON输入端口 |
SC/PC(4/8口) LC/PC(16口) |
|
8 |
输出端口 |
SC/APC(4/8口) LC/APC(16口) |

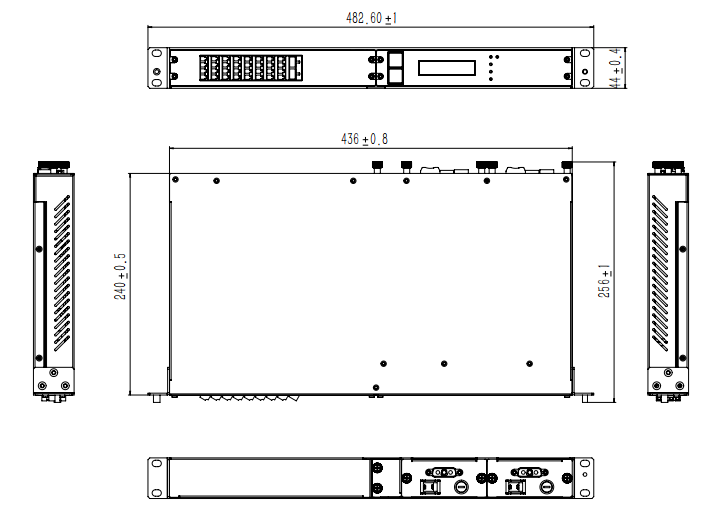

4 机械尺寸
5 订购指南
|
型号 |
系列 |
- |
单口输出功率 |
- |
端口数量 |
- |
供电方式 |
IN Port |
COM Port |
OLT Port |
|
FT-27-HA11D |
2:EYDFA
|
|
17:17dBm … 22:22dBm |
|
04: 4 ports 08: 8ports 16: 16ports |
|
3:dual 100~240VAC 4:dual -48VDC |
2:SC/APC
|
2:SC/APC 6:LC/APC
|
1:SC/UPC 5:LC/UPC |
