1 产品介绍
该产品为高稳定度输出的光纤放大器。核心器件采用高可靠性的Pump激光器，采用独特的APC(自动增益控制)和ATC(自动温度控制)电路，使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。
专业设计GFF(增益平坦滤波器)，优秀的光路设计，使平坦度和噪声达到最佳优化。可提供40~80/48~96个通道，35nm以上范围平坦。
产品专为光纤通信系统设计的光路具有：
(1)更低的噪声指数
(2)高输出功率功放和低灵敏度的前置放大，极大提升系统链路损耗预算
(3)宽输入功率范围和功率现场可调，实际工程中兼容性更强,双电源和热插拔的设计，使产品成为真正的双电源产品，从而极大的提高了产品的MTBF（平均故障间隔时间）。同时可以对机房电源系统进行备份。采用独创的智能温控系统，当整机温度高于35℃时，强力风扇开始工作，温度低于35℃时，风扇停止。保证系统的热稳定性与风扇的长寿命。同时，专业的散热风道设计保证最优的温度稳定性。智能化监控与管理系统。完善的具有RS232、RS485和以太网三种网管接口，保证与任何的网管系统的互联性。以太网网管兼容国标的SNMP协议。同时网管Agent可以热插拔，不影响设备运行，方便网管软件的升级。
后视图
1.1 产品特点
此C波段DWDM 光纤放大器有以下特点:
➢低噪声系数: 典型噪声系数小于4.5 dB
➢高平坦度:典型1 dB
➢热插拔冗余电源模块: 支持110/220VAC和-48VDC供电混插
➢适用于19及21英寸的机架
➢覆盖整个C波段:支持40/80 或48/96通道
➢OLED显示器显示和控制系统参数,导致状态指示显示报警状态
➢支持RJ45、RS232接口
➢通过以太网端口支持SNMP网络管理接口
➢AGC(自动增益控制)光输出
2 技术规格
2.1 环境要求
表 2-1环境参数
|
参数 |
最小值 |
最大值 |
单位 |
|
工作温度 |
-5 |
+60 |
℃ |
|
贮存温度 |
-40 |
+80 |
℃ |
|
湿度 |
5 |
85 |
% |
2.2 机械及接口规格
表 2-2 机械及接口规格
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
|
尺寸 |
1U H×D×W≤44x236x483 |
mm |
||
|
重量 |
----- |
----- |
6 |
Kg |
|
功耗1 |
----- |
----- |
18 |
W |
|
制冷方式 |
风冷 |
|||
|
供电电压2 |
85/170 |
110/220 |
132/264 |
VAC |
|
通信接口 |
RS-232, RJ45 |
|||
- 实际功耗与输出功率和环境温度相关；
- 110VAC，220VAC 和-48VDC可选。
2.3 光学指标
2.3.1 功率放大器（BA）
表 2-3 光学参数
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
工作波长@40/80CH |
1529 |
1550 |
1561 |
nm |
|
|
工作波长@48/96CH |
1528.8 |
1550 |
1568.8 |
nm |
|
|
输出功率 |
------ |
------ |
23 |
dBm |
可选 |
|
增益 |
------ |
20 |
------ |
dB |
可选 |
|
平坦度 |
------ |
1.0 |
1.5 |
dBm |
@典型增益 |
|
输入功率 |
-20 |
------ |
+10 |
dBm |
|
|
输出功率稳定性 |
------ |
------ |
±0.1 |
dB |
|
|
噪声系数 |
------ |
------ |
5.5 |
dB |
|
|
偏振模式色散 |
------ |
------ |
0.5 |
ps |
|
|
偏振相关增益 |
------ |
------ |
0.3 |
dB |
|
|
回波损耗 |
45 |
------ |
------ |
dB |
|
|
泵浦泄露（输入/输出） |
------ |
------ |
-30 |
dBm |
|
2.3.2 线路放大器（LA）
表 2-4 光学参数
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
工作波长@40/80CH |
1529 |
1550 |
1561 |
nm |
|
|
工作波长@48/96CH |
1528.8 |
1550 |
1568.8 |
nm |
|
|
输出功率 |
------ |
------ |
23 |
dBm |
可选 |
|
增益 |
------ |
25 |
35 |
dB |
可选 |
|
平坦度 |
------ |
1.0 |
1.5 |
dBm |
@典型增益 |
|
输入功率 |
-32 |
------ |
+10 |
dBm |
|
|
输出功率稳定性 |
------ |
------ |
±0.1 |
dB |
|
|
噪声系数 |
------ |
------ |
5.5 |
dB |
|
|
偏振模式色散 |
------ |
------ |
0.5 |
ps |
|
|
偏振相关增益 |
------ |
------ |
0.3 |
dB |
|
|
回波损耗 |
45 |
------ |
------ |
dB |
|
|
泵浦泄露（输入/输出） |
------ |
------ |
-30 |
dBm |
|
2.3.3 前置放大器（PA）
表 2-5 光学参数
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
工作波长@40/80CH |
1529 |
1550 |
1561 |
nm |
|
|
工作波长@48/96CH |
1528.8 |
1550 |
1568.8 |
nm |
|
|
输出功率 |
------ |
------ |
20 |
dBm |
可选 |
|
增益 |
------ |
25 |
35 |
dB |
可选 |
|
平坦度 |
------ |
1.0 |
1.5 |
dBm |
@典型增益 |
|
输入功率 |
-32 |
------ |
+10 |
dBm |
|
|
输出功率稳定性 |
------ |
------ |
±0.1 |
dB |
|
|
噪声系数 (In=0dBm, λ=1550nm) |
------ |
------ |
5.5 |
dB |
|
|
偏振模式色散 |
------ |
------ |
0.5 |
ps |
|
|
偏振相关增益 |
------ |
------ |
0.3 |
dB |
|
|
回波损耗 |
45 |
------ |
------ |
dB |
|
|
泵浦泄露（输入/输出） |
------ |
------ |
-30 |
dBm |
|
3 设备接口

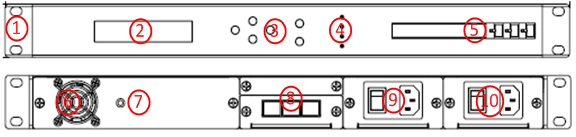

图 3-1 设备接口
表 3-1接口定义
|
序号 |
功能 |
备注 |
|
1 |
安装挂耳 |
Φ4 |
|
2 |
显示屏 |
OLED |
|
3 |
按键 |
6键 |
|
4 |
指示灯 |
4灯 |
|
5 |
光接口 |
LC/UPC（可选） |
|
6 |
风扇 |
抽风 |
|
7 |
接地螺柱 |
|
|
8 |
SNMP、RS232 通讯口 |
SNMPV1.V2C |
|
9/10 |
电源 |
110~220VAC/-48VDC 可选 |
4 机械尺寸
尺寸: 44*236*483mm

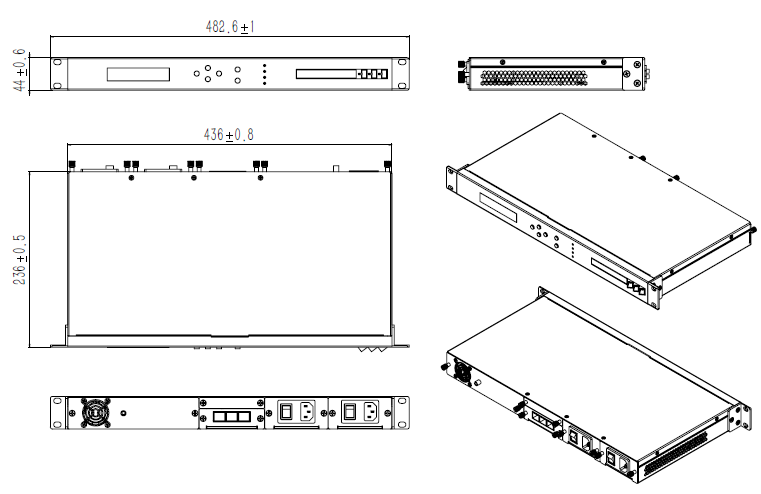

图 4-1结构图
5订货信息
|
产品型号 |
应用场景 |
- |
输出功率 |
- |
增益 |
- |
电源 |
接口类型 |
|
FT-27-GA11A: 1RU EDFA
|
4: C band DWDM |
|
010：-10dBm 000：0dBm … 22：22dBm |
|
10：10dB … 35:35dB |
|
33:双110~220VAC 44:双 -48VDC |
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
