4口千兆网络光纤收发器(FT-BC-2604GC)

产品概述
FT-BC-2604GC系列是千兆网络光纤收发器,提供4路10/100/1000Base-T以太网口和1路1000Base-X光口;用于以太网口与光缆数据通讯,是最适合智能化小区或光纤到桌面的连接器。

该系列产品支持-20~70℃工作和良好的EMC电磁兼容性能,保证在恶劣的环境中正常工作,该系列将网络传输的距离极大的延长,可以简便地实现主板服务器、中继器、集线器、终端机与终端机之间的互联,为视频监控、金融、教育等行业组建网络提供经济有效、安全可靠的解决方案。

订购信息

产品型号

接口描述

光口类型

10/100/1000Base-T

1000Base-X

FT-BC-2604GCSM-SC

4路

1路

单模双纤SC

FT-BC-2604GCSM-ST

4路

1路

单模双纤ST

FT-BC-2604GCSM-FC

4路

1路

单模双纤FC

FT-BC-2604GCMM-SC

4路

1路

多模双纤SC

FT-BC-2604GCMM-ST

4路

1路

多模双纤ST

FT-BC-2604GCMM-FC

4路

1路

多模双纤FC

FT-BC-2604GCP

4路

1路

SFP插槽

 备注:
可选单纤光纤收发器,如果产品在“SM”或“MM”前增加“R”(接收端)或“T”(发送端),如FT-BC-2604GCSM-SC是指单模单纤,SC接头,20KM。

规格参数
协议标准

IEEE802.3、IEEE802.3u、IEEE802.3z、
IEEE802.3ab、IEEE802.3x
接口
光纤端口:1路1000Base-X端口(可选SC\ST\FC\SFP接口)
RJ45端口:4路10/100/1000Base-T端口,自动侦测,全/半双工MDI/MDI-X自适应
LED指示灯:PWR电源灯,FDX光纤指示灯
纤芯直径:
多模:50/125、62.5/125
单模:8.3/125、9/125、10/125
传输距离
超五类双绞线:100m
光纤跳线
单模:1310nm    20/40/60Km
          1550nm    80/100/120Km
多模:1310nm     2Km
交换性能
转发速率:1488095pps
传输模式:存储转发
MAC地址空间:2K
缓存空间:1Mb
背板带宽:10G
最大帧长:16KB
电源需求
输入电压:12/24/48VDC(10.8~52.8VDC)
电源功耗:200mA@24Vmax
接口端子:1个可插拔的3针接线端子
过载保护:提供
反接保护:提供
机械特性
外壳:IP40防护等级
重量:850g
安装方式:导轨式安装\壁挂式安装

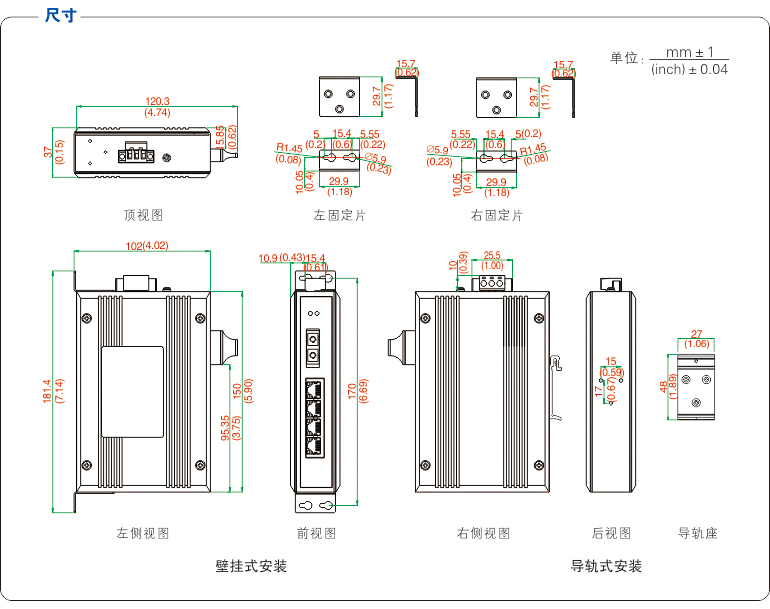

尺寸:150mm x 100mm x 37mm
工作环境
工作温度:-20℃~70℃
存储温度:-40℃ ~ 85℃
相对湿度:0~95%(无凝露)
行业标准
EMI:FCC Part 15,CISPR (EN55022) class A
EMS:
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)

保修期:3年















注:本产品有全国产化型号可选
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
