概述
FTSB006是一款具有VLAN TAG能力的协议转换器,提供3个千兆以太网接口（2个电口和1个光口）和2个STM-4接口,它采用符合ITU-T G.7041、G.7042、G.707等标准的Eosdh（Ethernet Over sdh）技术,提供1个VCG通道,带宽可从1~8VC4灵活配置,在2+0模式（2个光口相互独立）下,3个千兆以太网接口共享最大1112Mb/s (8个VC4)带宽。
本设备功耗低,可靠性高,支持点对点应用。设备采用基于RS232和TELNET的CLI命令行管理方式,可以轻松完成对复杂网络配置、管理和维护。

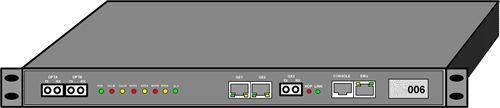

设备前面板结构

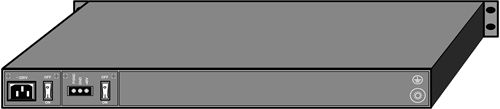

设备后面板结构
产品特性
1) 设备整机小巧,19英寸1U机箱,深155mm,可安装在标准的机柜上；
2) 光接口：
Ø 提供2个STM-4光接口,使用LC型SFP 光收发模块,支持热插拔功能；
Ø 接口速率为622Mb/s,传输距离可选（取决于设备的SFP光模块）；
Ø 符合SFP MSA（INF-8074i）、ITU-T G.695、FC-PI V2.0等标准；
Ø 支持自动激光关断（ALS）功能；
Ø 支持远端掉电监测（RPD）功能。
3) 以太网接口
Ø 提供2个千兆以太网电口和1个千兆以太网光口,符合IEEE802.3系列标准
Ø 千兆以太网电接口采用RJ45连接器,支持自协商,可工作在1000M全双工、100M全/半双工、10M全/半双工等5种模式,支持交叉、直通网线自适应功能
Ø 千兆以太网光口采用1.25G SFP光模块,工作在1000M全双工模式,传输距离可选（取决于设备的SFP光模块）
Ø 具备完善的以太网环回处理功能（当光线路发生环回时,以太网数据不会被环回,有效防止了因以太网环回可能导致的以太网网络瘫痪）
Ø 支持单播帧,多播帧和广播帧透传
Ø MAC地址列表容量支持4K,老化时间可设为12S和300S,缺省老化时间为300S
Ø 支持最小帧长为64字节,最大帧长为1518/2000/9720字节可选
Ø 支持802.3x流控和背压式流控
Ø 支持广播风暴抑制
Ø 持端口限速功能
Ø 支持端口型 VLAN和支持符合IEEE 802.1Q标准的标签型VLAN功能
Ø VLAN表最多可达4K个
Ø 支持符合IEEE 802.1ad标准的QinQ配置（Double Tag VLAN）
Ø 提供各个以太网端口的性能统计,如错包数、总包数等
4) 定时模式
Ø 可选跟踪内部定时源,符合ITU-T G.813标准
Ø 可选跟踪STM-4光线路定时源（T11、T12）
Ø 定时源可根据告警、SSM值、频偏以及人工设定优先级自动切换,也可以人工强制切换
5) 通道保护
Ø 支持1+1通道保护功能,保护倒换时间优于50ms
Ø 支持自动保护倒换及强制倒换功能
6) 虚级联
Ø 支持1~8 路VC4 的虚级联
Ø 支持可容忍最大延时差252ms
Ø 可选LCAS和非LCAS模式
7) 符合ITU-T标准协议
Ø GFP-F封装建议G.7041
Ø VCAT虚级联和LCAS链路容量调整方法建议G.7042和G.707
8) 设备管理
Ø 支持基于串行接口（CONSOLE）的CLI命令行管理方式
Ø 支持基于以太网管理接口（EMU）的CLI管理方式（TELNET）
Ø 利用带内网管实现服务器对本端和远端设备的统一管理
Ø 对设备告警和状态进行实时监视,也可完成各种配置功能
9) 设备支持电源冗余保护
Ø 220V AC或-48V DC单电源供电
Ø 双220V AC同时供电
Ø 双-48V DC同时供电
Ø 220V AC&-48V DC同时供电
典型应用
点对点应用
FTSB006支持点对点应用,并且可以利用带内网管实现服务器（NMS）对本地和远端设备的管理。如图所示,远端设备的管理数据同以太网业务数据一起,利用sdh网络传送到本端,通过划分不同的VLAN可以实现本地网管中心MNS对本端设备和远端设备的统一网管。注意：管理时,每个网元需要一个IP。
点对点光纤直连

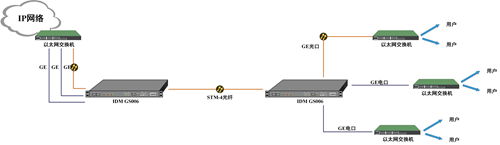

通过sdh传输网点对点应用
点对多点应用
FTSB006通过接入到sdh传输网络中,可与最多3个FTSB006远端互通,每个远端接入1路GE业务,并且可以利用带内网管实现服务器（NMS）对本地和远端设备的管理。如图所示,远端设备的管理数据同以太网业务数据一起,利用sdh网络传送到本端,通过划分不同的VLAN可以实现本地网管中心MNS对本端设备和远端设备的统一网管。注意：管理时,每个网元需要一个IP。

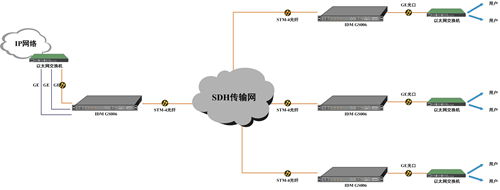

通过sdh传输网点对多点应用
