3G-SDI VIDEO SFP光模块解决方案

当您的HD-SDI高清视频光端机在3G的传输速率下运行时，是否出现过闪屏、黑屏或蓝屏等问题？如果有，本篇3G-SDI Video SFP光模块解决方案将能有效帮助您解决这些问题。

关于3G-SDI高清视频光端机

随着光纤通信的普及，利用光纤进行高清视频传输已经成为现实。不仅如此，现在市场上还出现了多种多样的视频光端机，常见的高清视频光端机接口有：高清晰度多媒体接口（HDMI，High Definition Multimedia Interface）、高清数字分量串行接口（HD-SDI，High Definition -Serial Digital Interface）、高清复合视频接口（HD-CVI，High Definition Composite Video Interface）等等。那么，什么是3G-SDI？

3G-SDI是HD-SDI的升级版本，速率为1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G（也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P/60HZ）。3G-SDI支持符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI或SMPTE-259M SDI等标准的串行数字视频信号及DVB-ASI（EN50083-9）数字视频信号的传输。与HD-SDI类似，3G-SDI也应用于电视台演播厅。随着技术的升级，它还广泛用于高端监控和无人值守系统等全球安保应用。


SDI传输方式
	SD-SDI	HD-SDI	3G-SDI
信号类别	数字信号	数字信号	数字信号
规格	SMPTE 259M	SMPTE 292M	SMPTE 424M
传输速率	306 Mbps	1.485 Gbps	2.970 Gbps
传输频率	180 MHz	750 MHz	1.5 GHz
最大分辨率	960×该邮件地址已受到反垃圾邮件插件保护。要显示它需要在浏览器中启用 JavaScript。	1080i60, 1080p30	1080p60

3G-SDI视频设备&3G-SDI Video SFP光模块

现在，市场上充斥着各种各样的3G-SDI视频产品，包括3G-SDI光端机、3G-SDI分配放大器、3G-SDI矩阵交换机等，这些产品可以支持3G不规则码率信号以及1.5G不规则码率信号的长距离传输，满足用户的多种多样的需求。

但是，目前市场上的3G-SDI视频产品，很多都没法通过SDI病态码测试，也就是说如果用这些产品来传输不规则码率信号，很容易出现闪屏、黑屏、蓝屏等问题。事实上，这些3G-SDI视频产品在传输规则码率信号的时候还勉强可用，但是在传输不规则码率信号时就会出现本文开头提及的问题。这些问题在3G速率下出现的概率尤其显著。导致这些问题的原因主要有二：其一，采用的HD-SDI光端机方案不成熟或者设计缺陷，这个原因占小部分；其二，成本因素，市面上大部分的HD-SDI光端机采用普通SFP光模块，即用1.25G速率和2.5G速率的数字SFP光模块来代替HD-SDI光端机专用Video SFP光模块，这样不可避免传输码率不规则的时候出现大量误码。HD-SDI光端机的应用领域有较高的画面质量要求，自然不可容忍画面不流畅，所以应采用HD-SDI光端机专用Video SFP光模块，才能保证高清图像传输过程中无闪屏、黑屏、蓝屏等现象。

3G-SDI Video SFP光模块采用SFP的封装模式，符合SFP多源协议和SFF-8472协议。Video SFP光模块按封装可分为有单发单收Video SFP光模块、双发双收Video SFP光模块和1.5G或3G与155M非对称速率的Video SFP光模块。此外，3G-SDI Video SFP光模块与多模光纤一起使用时的工作波长和传输距离分别为850 nm和300 m，与单模光纤一起使用时的工作波长和传输距离分别是1310/1550 nm和10/80 km。这些3G-SDI Video SFP光模块都具有数字诊断功能，可以时时监控输出光功率、偏置电流、电源电压、工作温度等。

与用在交换机上的SFP光模块类似，3G-SDI SFP光模块也是用来发射和接收光信号，不同的是，3G-SDI SFP光模块是用在HD-SDI光端机上，它在利用光纤进行高清视频传输应用中扮演着重要角色。下面详细介绍HD-SDI光端机的几种3G-SDI SFP光模块解决方案：

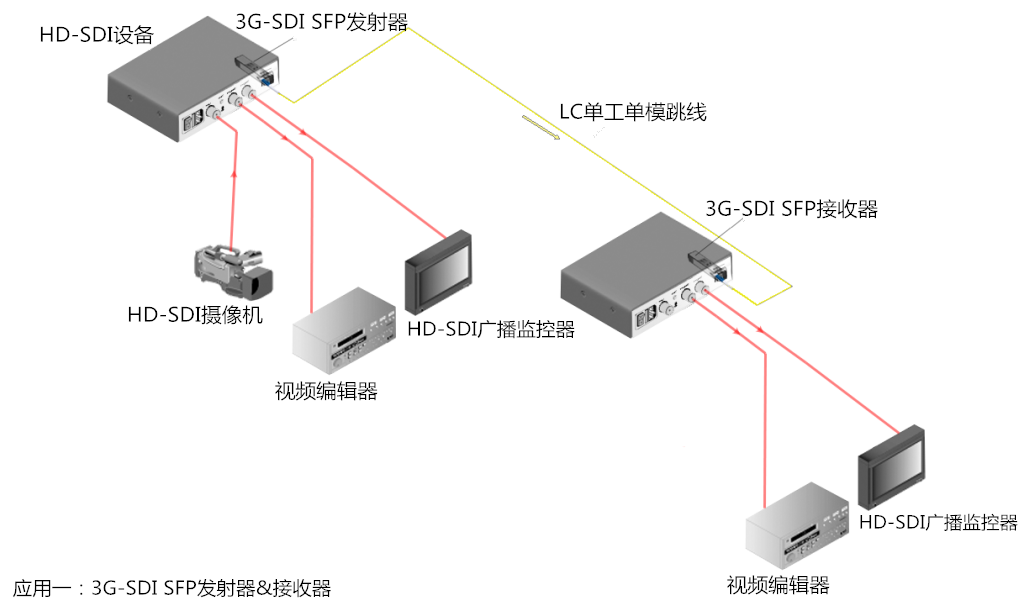

解决方案一：3G-SDI SFP发射器、3G-SDI SFP接收器与单工单模跳线一起使用，3G-SDI SFP发射器用来发射光信号，3G-SDI SFP接收器用来接收光信号（如下图）。这种解决方案是3G-SDI SFP光模块在高清视频传输中的基本应用。
