产品概述
本系列产品是以太网IEEE802.3介质转换器，能够实现10/100/1000Base-T双绞线与1000Base-FX光纤介质之间的转换或延伸网络传输，主要用于光纤网络远距离（20/40/60/80/120公里）传输。此款产品提供1路千兆光口；1路千兆以太网电口。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。
功能特性
- 自动适应10/100/1000Mbps环境，便于网络的升级；
- 具有防死机监控自动复位功能，适用于高清网络摄像机等重负载应用；
- 设备提供1路千兆光口；1路千兆以太网电口；
- 支持全双工和半双工网络通信，带有自动协商能力；
- 支持VLAN超长数据包的传输，可以与支持IEEE802.10协议的交换机产品匹配使用，支持最大为1600字节的以太包；
- 支持双绞线口交叉直连自动选择，方便系统调试安装；
技术参数
光纤部分
多模光纤:
50/125um 或 62.5/125um,
传输距离：2Km 多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um 或 9/125um,
传输距离： 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长: 1310nm（超长距离传输时选用1550nm波长）
发射功率: -9dBm (Min) ～-5dBm (Max)
接收灵敏度: -27dBm (Min)
链路预算: 18dBm
以太网接口
协 议： 符合IEEE 802.3，IEEE 802.1Q(VLAN)
速 率： 10/100/1000M自适应，全/半双工完全自适应
MAC地址表： 可以学习4096个MAC地址
物理接口： RJ45座, 支持Auto-MDIX（交叉/直通线自适应）
电气和机械特性
系统电源： AC180V ～260V
功耗： ≤5W
外观结构: (长×宽×高) 93*70*25mm 袖珍型
环境指标
工作温度： -10℃—+70℃或-40℃—+85℃（工业级）
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100,000小时
产品规格
|
产品名称 |
1路千兆光口转1路千兆以太网电口（袖珍型） |
|
产品功能描述 |
1路千兆光口转1*10/100/1000M以太网电口，袖珍型，外置电源 |
|
业务端口描述 |
1个1*9千兆光口，1个千兆以太网电口 |
|
电源 |
AC220V或DC-48V（电源可选） |
|
产品尺寸 |
(长×宽×高) 93*70*25mm 袖珍型 |
|
重量 |
0.75Kg/台 |
方案应用

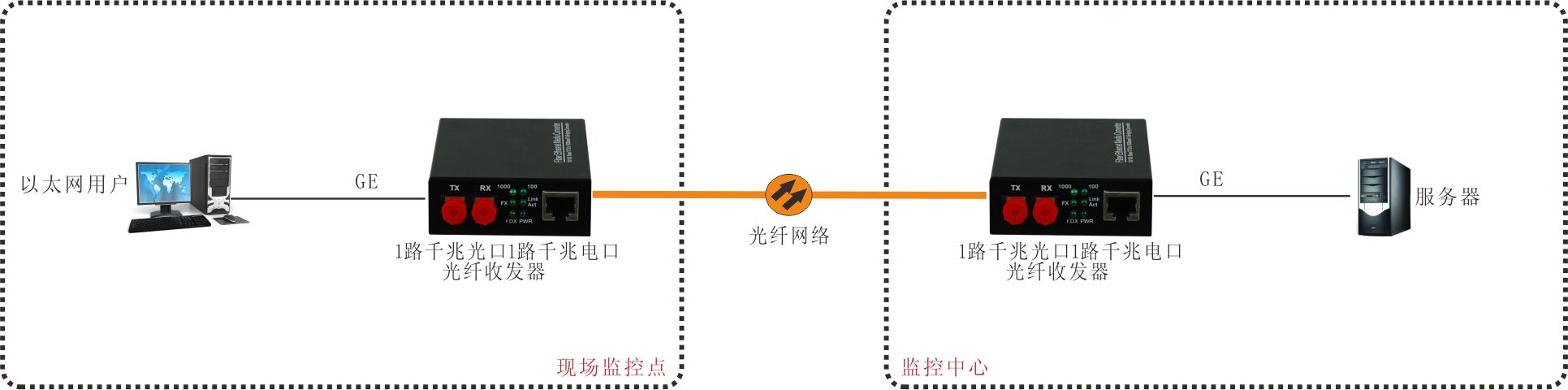

方案一：

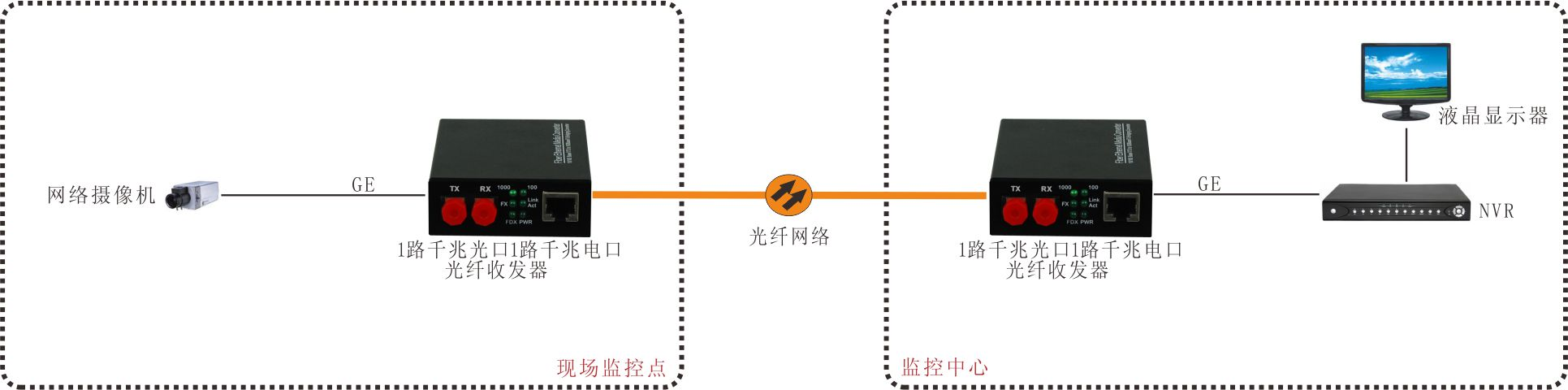

方案二：
注：本产品有全国产化型号可选
本产品为FT-25系列光纤收发器，如有需要，请联系我们。
