产品概述
FT-BC-63424G系列是款高性能，高性价比的网管型万兆工业以太网三层交换机。该系列包括两款产品型号，可提供16路千兆SFP网络接口（或16路千兆以太网接口），4路万兆SFP+接口以及8路千兆光电复合接口，不仅增加了带宽，提高了网络数据的通讯，而且非常适合大规模工业网络的应用。
该系列产品支持多种二层软件特性（端口镜像、VLAN、端口汇聚、IGMP Snooping、QoS、STP/RSTP/MSTP等）和基本IPv4/IPv6三层路由协议（静态路由/RIP/OSPF/VRRP），为用户提供了完善的解决方案，更好的为工厂自动化，智能交通，视频监控等工业应用领域构建大型局域网络提供更多选择方案。
订购信息
|
产品型号 |
接口描述 |
|||
|
1000Base-X |
10/100/1000Base-T(X) |
Combo |
10GBaseX(SFP+) |
|
|
FT-BC-63424G-16GP8GB-4XGP-BNA |
16路 |
- |
8路 |
4路 |
|
FT-BC-63424G-16GT8GB-4XGP-BNA |
- |
16路 |
8路 |
4路 |
备注：
1、 以上产品的光口类型默认为SFP插槽，另可选SC/ST/FC接口，如有需要，请联系我们。
2、产品中后缀“BNA”中的“A”表示为单电源110/220VAC/DC（88~264VAC/DC）输入；如果后缀是“BND”，则“BND”中的“D”表示双电源110/220VAC/DC（88~264VAC/DC）输入。
规格参数
协议标准
标准：IEEE802.3、IEEE802.3u、IEEE802.3x、IEEE802.3z、IEEE802.3ab、IEEE802.1Q、IEEE802.1p、IEEE802.1D、IEEE802.1W、IEEE802.1s、IEEE802.3ad、IEEE802.1x、IEEE802.3ae
协议：ARP、ICMP、TCP、HTTP/HTTPS 、Telnet、STP/RSTP/MSTP、LLDP、IGMP、SNMPv1/v2c/v3，DHCP Server、NTP、SSH、IPV6、LACP、VLAN
三层交换技术：静态路由、RIP V1/V2、OSPF、VRRP支持路由器冗余
流控：IEEE802.3x 流控、背压式流控
接口
光纤接口：100/1000BaseX，SFP(接口）
1G/10Gbps SFP+(万兆SFP口)
RJ45接口：10/100/1000Base-T端口，MDI/MDI-X自适应
Console口：串口调试(RJ45接口)
告警端口：3PIN接线端子，继电器告警信息输出
LED指示灯：电源指示灯,网络指示灯,告警指示灯,运行指示灯
传输距离
超五类双绞线：100m
光纤模块
单模：1310nm 20/40/60Km
1550nm 80/100/120Km
多模：1310nm 2Km
交换性能
百兆转发速率：148810pps
千兆转发速率：1488095pps
万兆转发速率：14881000pps
传输模式：存储转发
MAC地址空间：16K
缓存空间：12Mb
背板带宽：208G
最大帧长：9216B
主机单播路由表：1024（IPv4），512（IPv6)
网段单播路由表：512（IPv4/IPv6）
电源需求
输入电压：110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) 本设备选用单电源输入，可选双电源冗余输入功耗
FT-BC-63424G-16GP8GB-4XGP-BNA：
空载功率：14.5W
满载功率：39W(Combo口为光口)
FT-BC-63424G-16GT8GB-4XGP-BNA：
空载功率：10.3W
满载功率：24W(Combo口为光口)
机械特性
外壳：IP40防护等级
重量：3.5kg
安装方式：机架式安装

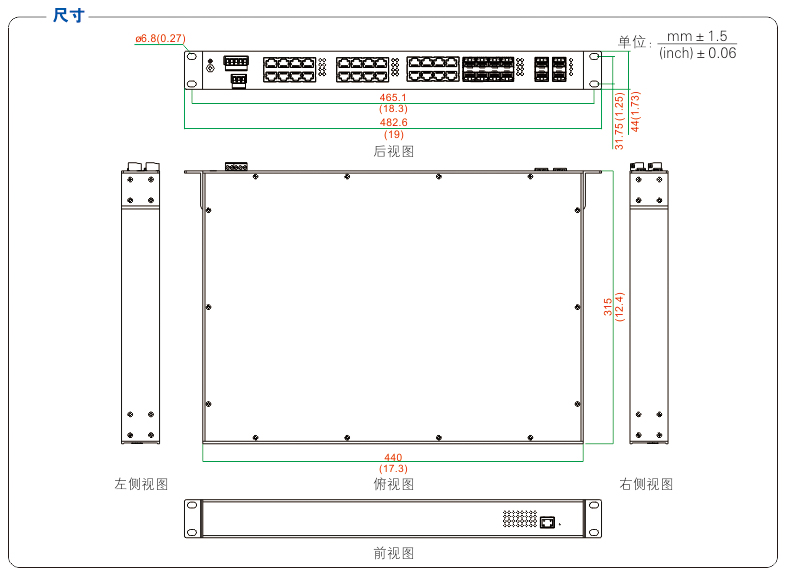

尺寸： 440mm×44mm×315mm
工作环境
工作温度：-40℃ ~75℃
存储温度：-40℃ ~85℃
相对湿度：0~95%（无凝露）
行业标准
EMI：FCC Part 15，CISPR (EN55022) class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
保修期：3年
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
