产品名称: RS-232/485/422单模单纤MODEM

规格型号: FT-RS2577SM/FT-RS2578SM

● 使用单模光纤工作距离达20KM
● 支持点对点或环路(点对多点)连接
● 支持RS-232,RS-422,RS-485多种异步通信协议
● 可同时混合使用两个RS-232,RS-422,RS-485接口
● 支持2线(半双工)和4线(全双工) RS-485工作方式
● 通信速率可达460Kbps
● 可选SC、FC、ST接口
● 支持主从工作模式
● 从模式可作为中继器使用


FT-RS2577SM/FT-RS2578SM是多功能的支持异步RS-232,RS-485,RS-422通信接口的光纤MODEM,是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择。支持RS-232,RS-485,RS-422多种异步通信协议,可以同时混合使用两个RS-232,RS-485或RS-422接口,支持2线(半双工)RS-485和4线(全双工)RS-422工作方式。FT-RS2577SM/2578SM的RS-485方式支持数据(TXD或SD)发送控制,从而提高了适应各类软件的能力,也简化了控制方式,光纤MODEM支持异步串行口之间的多种光纤连接方式,它支持两个异步串行口的设备通过光纤进行全双工或半双工通信,通信距离最远可达单模20公里,RS-232信号的传输速率最高为115.2KBPS,RS-485/RS-422的信号传输速率最高可达460KBPS,不同电气标准的接口可以混合使用,可以用RS-232的设备去连接RS-485/RS-422的设备,可以代替RS-232到RS-485/422接口转换器或光电隔离器,并提供了优良的EMI/RFT特性。
FT-RS2577SM/FT-RS2578SM支持两个数据信号的传输:发送数据和接收数据,同时还提供了RS-485/RS-422的数据传输自动使能控制电路。零延迟转换时间,所有的串行口都是通过接线柱连接。


支持RS-232/RS-485/RS-422接口
异步传输:点对点运用,速率达460Kbps
传输距离:单模20,000/40,000米
工作温度:-40度到+85度,相对湿度为5%到95%
工作波长:1310nm 1550nm(单模)

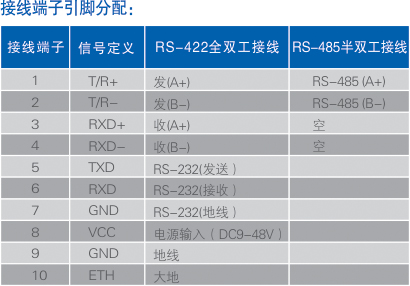

电气接口:RS-232:采用接线柱连接器
                  RS-485/422:采用接线柱连接器
                  光纤接口:可选SC/FC/ST接口
RS-232接口特性:标准RS-232三线接口±15KV(防静电)ESD保护支持速率最高115.2Kbps
输入电压:DC9-48V  200mA
RS-485/422接口特性:±15KV(防静电)ESD保护每线600W的浪涌保护,支持多达128点轮询环境



FT-RS2577SM/2578SM使用一个组合的光发射器和光接收器,光的波长为1310nm(单模),发射和接收采用标准的SC接口。几乎所有尺寸的单模光纤电缆都可以使用,包括:单模:8.3 / 125, 8.7 / 125, 9 / 125 或10 / 125μm在点对点状态下,两个光纤MODEM只要用单根光纤就可以通信。



>>光纤的连接

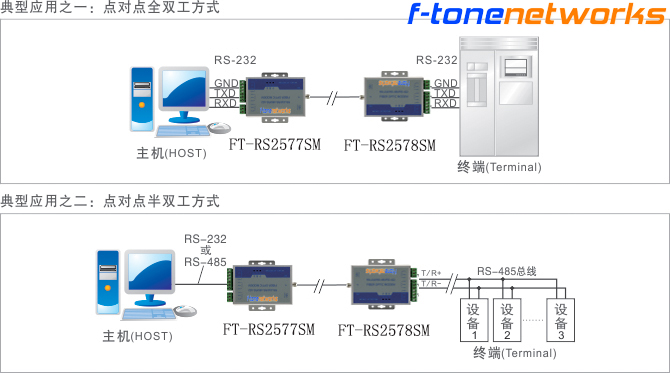

>>应用领域示意图

备注:以上产品配件为电源适配器,FT-RS2577SM/2578SM配对使用。







Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
