MTP多芯光纤连接器详解

简介
现如今，对于绝大多数的大型企业来说，数据中心都是至关重要的互联网基础设施。即插即用（PNP）光纤系统的快速连接设计，使得其在现代数据中心中逐渐普及。

有了即插即用系统，安装变得简单快捷，网络扩张、定期维护以及紧急修复的过程中的停机时间也会降至最低。现代PNP系统主要是靠相对较新的多芯光纤连接器来实现的，这种连接器允许几根光纤同时互相连接，且连接点密集，节省空间。

本文将主要阐述两种多芯光多通道插拔式光纤连接器：老一代的MPO连接器和新一代的MTP连接器，以及他们即插即用系统中的应用。
（提示：MTP连接器是美国US CONEC有限公司注册的一个产品商标，专门指其生产的MPO连接器类型。）

MPO和MTP连接器

MPO指的是“MULTI-FIBER PUSH ON”的英文缩写，最初是由日本电报电话公共公司设计的。MPO的设计是基于MT（机械传动）套圈，是由美国电信工业协会（TIA）光纤连接器互配性（FOCIS 5）文件TIA 604-5B标准和IEC-61754-7国际标准所定义的。

MTP连接器是“最新一代的MPO连接器”，它是在MPO连接器的基础之上，改进不足之处，同时增添一些新的功能，以提高可靠性和性能。改进之处包括更低的插入损耗，以及能够通过抛光和干涉仪的使用恢复提示，从而实现更好的质量控制。MTP的优越性体现在0.5分贝以内的光插入损耗。

MTP连接器和MPO连接器是可以互相耦合的，也就是说可以将一个MTP连接器插入到MPO连接器之中，反之亦然。每个连接器能支持数根光纤，最常见的是12根光纤，还有些MTP连接器可连接24根光纤，甚至更多。然而，还有一个需要考虑的因素就是，连接超过12根光纤的连接器，在节省空间和提供方便的连接时其可靠性可能会受到影响。例如，对MPO/MTP连接器上单根光纤进行维修的时候，就需要断开该连接器上其他所有光纤的连接。

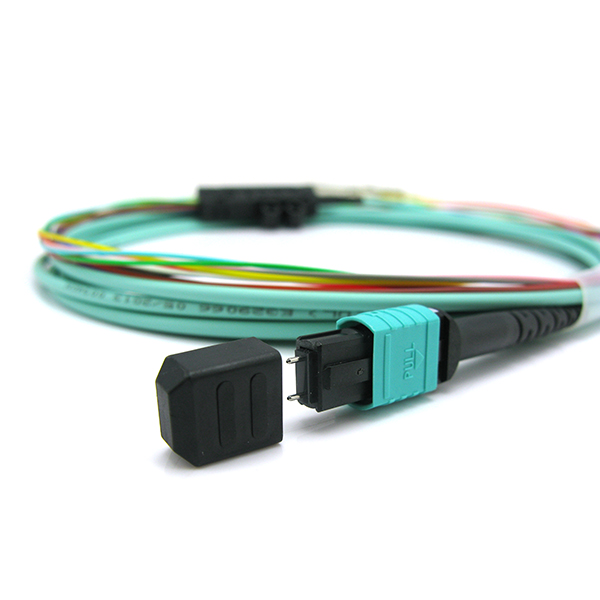

MTP和MPO连接器都安装有导引针和引导孔来确保光纤对准，进行定位对中，从而尽可能地减少光的插入损耗。目前，导引针都只安装在公接头上。但是，MTP连接器的公母是很容易互相转化的，去掉导引针，公接头就变成了母接头；反之，加上导引针，母接头就可转变成公接头。

什么是即插即用系统？

数据中心包含很多昂贵的设备，并且要处理非常机密的信息，所以网络必须始终可用。这一水平的可靠性对数据中心的基础设施提出了严格的要求。数据中心经理在断电的情况下，必须能够快速做出增加，移动，变化，以及修复等决策来减少损失。打个比方，赛车进入加油站时，必须尽可能快地给它加满油。在数据中心托管任务的关键应用程序中，每一秒都很重要。因此，快速连接新设备或现有设备的能力是至关重要的。

为了能够实现“快速连接”，光纤产业拟定了新的光纤标准，即即插即用系统，有时也被称为PNP。一个即插即用系统主要是由主干电缆、电缆盒、线束等预连接光纤元件组成，是基于计算机行业许多厂商已采纳的现有原理而制定。

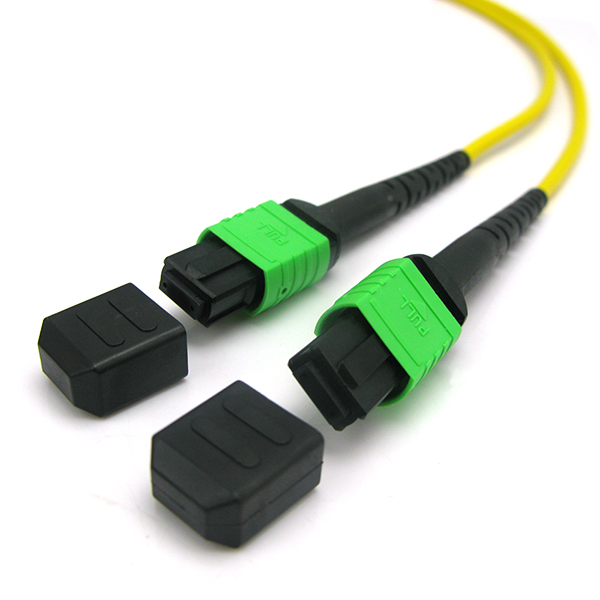

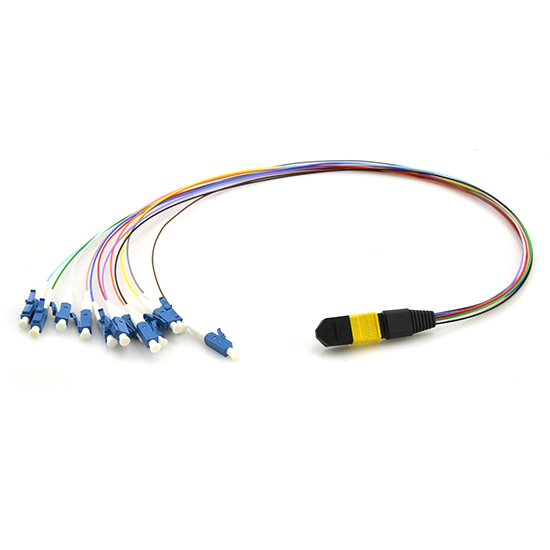

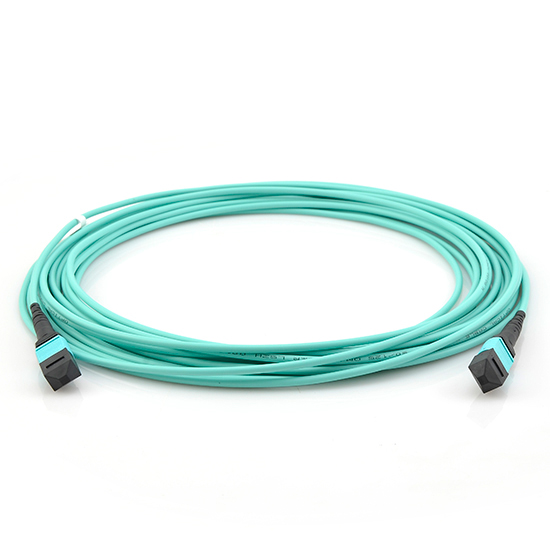

北亿纤通MTP多芯连接器相关组件

预连接是由工厂安装而不是现场安装（现场连接）的光纤连接器组成，这是企业网络系统中常见的做法。现场连接是一个成本相对较低的解决方案，但也是一个变数很大的方案，在安装的过程中，连接器的性能很大程度上取决于安装者的技能，因此，现场连接并不适用于高性能的连接体系。此外，相对于熔接预端接的光缆，或简单地插入到预端接光缆，现场连接需要花费更长的时间。因此，一些大型服务供应商，如地方贝尔运营公司（RBOCS），已不再采用现场连接这种方案。

另一个实现快速连接的方法是使用多芯连接器。同时连接多条光纤链路可为安装者或者用户节约不少时间。由于连接一个12光纤的MTP接头和连接一个单模光纤接头的时间一样，这就相当于只用了原来十二分之一的时间实现了同等数量的链接连接。即使一般的数据中心也能轻易完成至少上千条链路的连接。因此，使用多芯连接器可大大地节约时间。

由于即插即用系统支持预端接，那么就可以在规划阶段根据所需电缆的长度来购买。这样不仅可以节约资金，也可以缓解架空地板下面的电缆堵塞。此外，采用预端接的即插即用系统有助于数据中心冷却日益密集的计算基础设施。

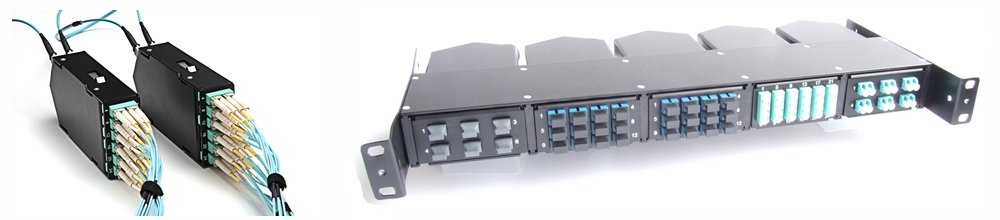

正如前面提到的，即插即用系统的构建板块包括主干电缆、线束、即插即用模块、跳线，以及配线架、机柜这类配件。多芯光纤连接器几乎涵盖所有这些元素。像LC这种小封装的连接器在数据中心的占地面积较小，节约空间。MTP和小封装连接器的密集度是上一代光纤连接器的两倍，因此可为执行关键任务的交换机，路由器，服务器和存储设备腾出更多的空间。

新兴的激光优化光纤技术支持单个光纤通道的传输速率达到10GBPS，为了更好地支持这项技术，这就要求所有的设施构建板块必须相匹配。如果不相匹配，一个地方连接不正常就会影响其它的连接。为了最大程度地确保整个系统的性能，光纤传输中的每处接口都要与工厂端口连接起来。

总结

数据中心是大多数企业的重要组成部分，所以它的可靠性和低成本就显得尤为重要。对于一些大型企业来说，网络故障停机所造成的经济损失每小时甚至每分钟可达到数百万美金，这取决于收入损失和负债额。光纤传输是大部分数据中心应用程序的首选，因为它在可靠性较高的情况下提供的带宽最高，安装的成本却在稳步降低。MTP和小封装的连接器是最新一代的光纤连接器。它们独特新颖的设计是光通讯行业多年积累和探索的产物。即插即用系统通常都是数据中心的不二选择，因为在网络中断的情况下，它支持快速、可靠、低成本的删除，添加或更改，从而实现快速的网络恢复。

一个系统的可靠性直接取决于它的各个组成部件的质量和性能。如果花费数千甚至数百万美金在最新一代的计算机，存储和网络设备上，却使用廉价的连接器导致了整个系统的性能降低太可惜了。显然，一条链路的是否稳固取决于其最薄弱环节，所以每一个数据系统的组件都应根据它所支持的技术谨慎选择。只有这样才能确保链路的稳固以及网络的可靠和经济有效。
