产品简介
本系列采用工业级设计,大规模FPGA设计,提供2路串口,每路端口同时支持RS232/422/485三种业务接口。该设备是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择,具有很高的性能价格比。有效通信距离可达0-120KM,串行口的通信速率可达0-256KBPS。
由于采用了光纤作为传输介质,可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁,同时省去了原来使用铜线时的雷电浪涌保护设备投资。

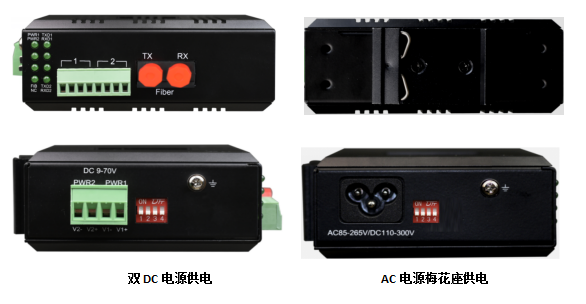

产品图
功能特性
- 基于自主知识产权的集成电路;
- 提供1路RS232/422/485/TTL四种串行接口,方便现场开通业务;
- 可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;
- 具备自动侦测串口信号波特率的能力;
- 串行数通道可以传输异步从0-256Kbps波特率自适应的串口数据;
- 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
- 双DC供电时(5.08接线端子):
- 可以DC9-55V或AC7-50V宽范围电源供电,电源具备极性自动检测功能,安装时无需区分正负极;
- 支持内部隔离,冗余双电源输入;防反接保护
- AC供电时(三位梅花AC座):
- 支持AC~85-265V交流,或DC110-300V直流宽范围输入
- 提供DIN 35mm轨式安装,或壁挂式安装方式;
技术参数
光纤部份
光口:1
光纤:单纤双纤
光纤接口:FC/SC/ST/LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
单模1310/1550nm:≥-9dBm
多模850nm:-18dBm
多模1310nm: -25dBm
接受灵敏度范围:-28dBm~- 40dBm
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面与DIP开关设置:
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
No.1/2 |
1 |
2 |
||||||
RS422 |
TX+ |
TX- |
RX+ |
RX- |
TX+ |
TX- |
RX+ |
RX- |
RS485 |
A |
B |
- |
FG |
A |
B |
- |
FG |
RS232 |
- |
TXD |
RXD |
GND |
- |
TXD |
RXD |
GND |
|
DIP1 |
DIP2 |
DIP3 |
DIP4 |
No.1/2 |
1 |
2 |
||
RS422 |
OFF |
OFF |
OFF |
OFF |
RS485 |
ON |
ON |
ON |
ON |
RS485 |
OFF |
ON |
OFF |
ON |
RS232 |
ON |
OFF |
ON |
OFF |
环境指标
工作温度:-40℃—+85℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF: >100,000小时
产品规格
产品型号 |
FT-25-D1/R1/Q1/TTL1 |
产品功能描述 |
在光纤上传送1路RS232/422/485/TTL |
业务端口描述 |
1个光纤接口;1路RS232/422/485/TTL |
电源 |
DC电源: 冗余双电源输入DC9-70V 或AC7-50V,功耗<5W 过载保护:支持;反接保护:支持;冗余保护:支持 接入端子:4芯5.08mm间距插入式端子 AC内置电源: AC~85-265V交流,或DC110-300V直流宽范围输入,功耗<5W 过载保护:支持; 接入接口:三位梅花AC座 |
产品尺寸 |
(110mm(长) x 86mm(宽) x 40.5mm(高) 安装方式:导轨安装、壁挂式安装 |
重量 |
0.295Kg/台 |

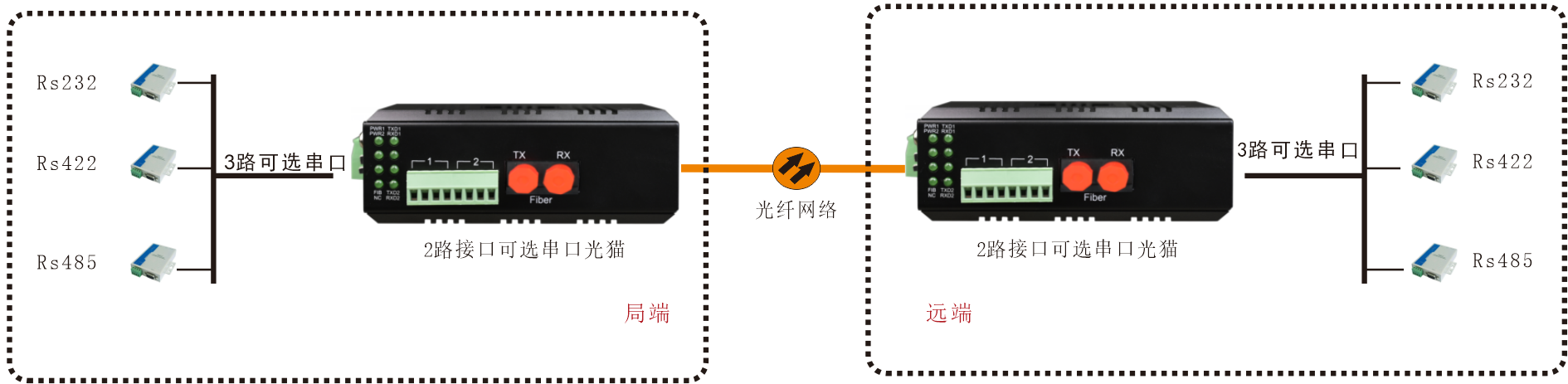

方案应用
注:本产品有全国产化型号可选
本产品为FT-25系列交换机,如有需要,请联系我们。
