光纤转换器互连技术精讲

  实现光电转换的最简单的方法之一是使用光纤转换器,它在现代网络系统中具有广泛应用,通常用来实现两个不同传输媒介间(光纤和铜线)的转换或者用来扩展网络。

但是,光纤转换器的功能不仅仅局限于此,它还可以实现单模-多模、单工-双工以及不同波长间的转换。今天,本教程就来谈谈如何利用光纤转换器实现单模-多模、单工-双工以及不同波长间以及其互连解决方案。

为什么要使用光纤转换器?

从光电转换方面来说,光纤转换器的使用大大地降低了光纤入户的成本,那么它在单模-多模、单工-双工以及不同波长间的转换有什么作用呢?下文将以实例分别说明光纤转换器在这些应用中的重要作用。

单模-多模转换

众所周知,当网络系统中两个连接点间的距离较长时,我们需要使用单模光纤光缆来传输光信号,以保证信号的正常传输,因此,许多网络服务供应商都利用单模光纤光缆来传输光信号,而许多数据中心或企业网中的设备都是多模光纤端口,这时就需要一种设备能实现光信号的单模-多模转换。校园网就是这样一种常见的应用,校园大楼内的设备通常是多模光纤端口,而大楼间的连接通常使用的是单模光纤光缆。光纤转换器的单模-多模转换功能在此时得到了淋漓尽致的发挥,下图是光纤转换器实现单模-多模转换的最简单的连接解决方案:

单工-双工转换

现在,光网络中的大部分设备都是通过双工光纤传输,即一根用来接收光信号,一根用来发射光信号,但是,随着单纤双向技术(用一根光纤实现光信号的接收和发射)的发展,利用单工光纤进行传输的设备也逐渐普遍起来。那么要实现双工设备和单工设备间的连接,就需要用光纤转换机来进行单工-双工转换。

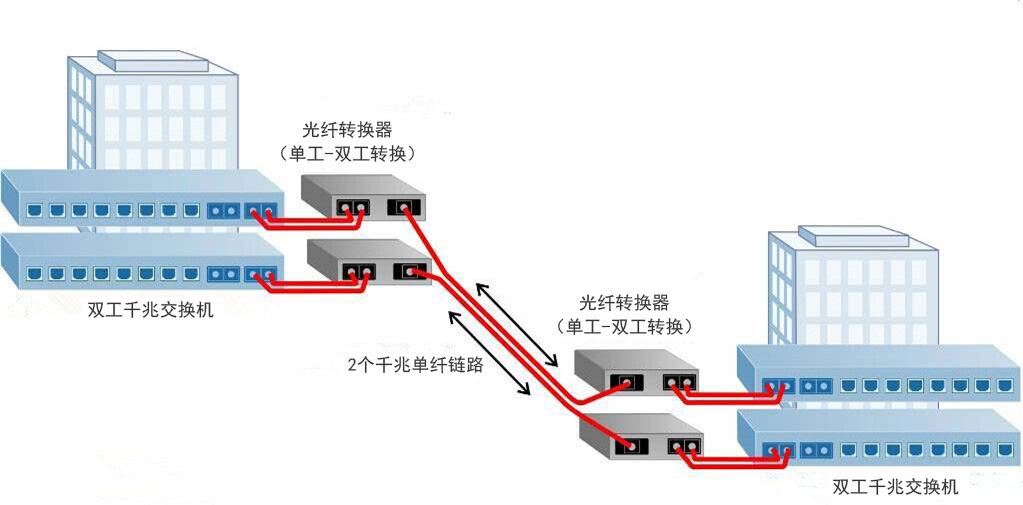

此外,使用光纤转换器进行单工-双工转换还能极大地增加光纤的传输容量。例如,随着时间的推移,网络的终端用户和设备将会越来越多,因此,网络供应商会通过增加交换机和光纤光缆的数量来满足这种需求,这时,也还必须增加供应商局端和用户端间的光纤光缆。但是,增加供应商局端和用户端间的光纤光缆成本较高,如果利用光纤转换器的单工-双工转换功能则能将光纤的使用数量减少一半,大大地增加了每根光纤的传输容量,节省了成本。下图是光纤转换器实现单工-双工转换的常见连接解决方案:

波长转换

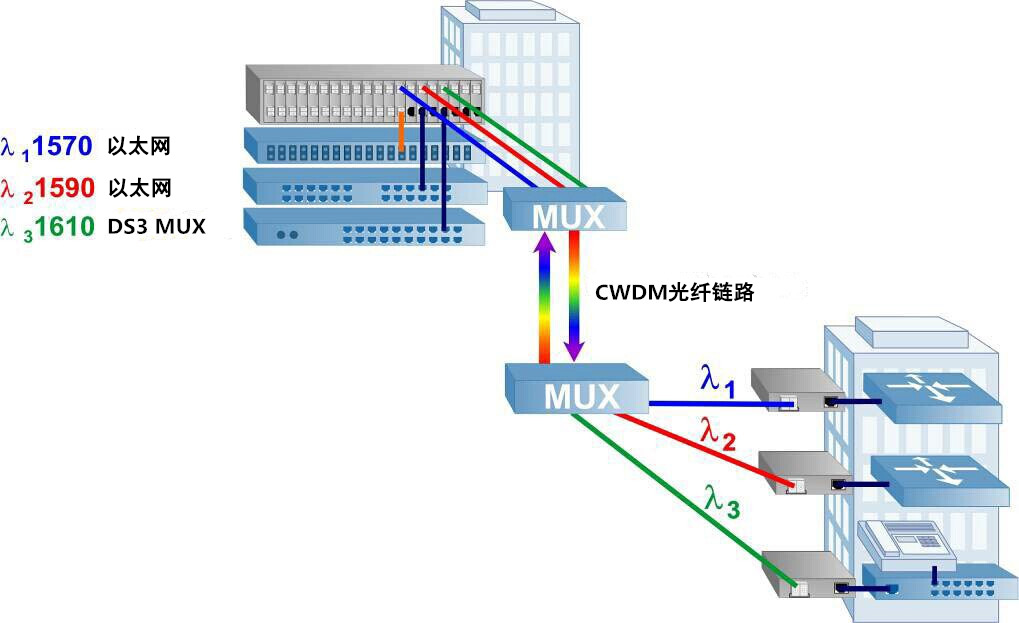

光纤转换器的波长转换功能可以进一步增加光纤的传输容量,例如,在使用了波分复用技术的应用中,波分复用器将不同波长的光信号复用到一根光纤上进行传输然后在接收端再解复用成不同波长的光信号,但是,波分复用器解复用出来的光信号的波长可能与目标连接设备可接收的波长不同,这时就需要利用光纤转换器进行波长转换,具体如下图:

总结

光纤转换器是实现单模-多模、单工-双工以及不同波长间转换等扩展网络和增加光纤容量应用的节省成本的解决方案,在光网络中具有广泛应用。北亿纤通(f-tone.com)供应多种不同功能的光纤转换器,还有视频光端机、高清视频光端机等产品,更多详情,请拨打我们的服务热线:028-85255257。
