产品介绍
光旁路保护系统是一种应用于光纤通信领域并能自动绕过故障的网络节点的智能切换系统,能自动识别网络节点供电状态及光信号输出状态,节点故障时进行光路旁路,从而能避免网络节点发生SDH 网络的断开,保持整体网络连通性。

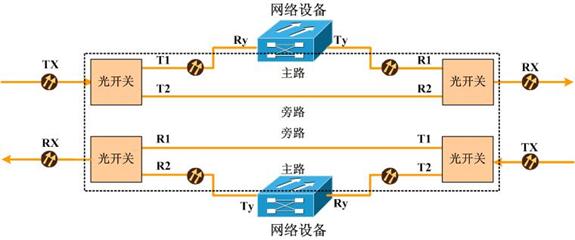

1+1保护方式图解：
功能特点
● 被保护设备出故障时自动切换,无需人为干预
● 实时监控“保护设备”和“ODF线路”光功率
● 特有的蓄电功能,能保证OBS设备自身掉电,或同时掉电时不会发生错误的切换动作；
● 双电源1+1热备份,支持热插拔,方便日后维护；
● 减少网络节点故障造成的损失；
● 增加传输网络的可靠性,提高运营商的服务质量；
● 光路可以根据需要进行手动设置；
● 支持 SNMP,WEB,CLI(Console,Telnet) 等网管方式；
产品参数
|
系统参数 |
技术指标 |
|
|
校准波长 |
1310 & 1550nm |
|
|
插入损耗 |
≤1.5dB |
|
|
回波损耗 |
≥45dB |
|
|
串扰 |
≥50dB |
|
|
输入/输出光接口 |
SC/APC、SC/PC、FC/APC、FC/PC |
|
|
光功率监测范围 |
-50dBm~ +20dBm |
|
|
切换时间 |
<15ms |
|
|
准确度 |
± 5％ |
|
|
最大通过光功率值 |
300mW |
|
|
网管接口 |
RJ-45、RS-232 |
|
|
网管方式 |
CLI 、SNMP、WEB |
|
|
产品尺寸 |
19”1U标准机箱 |
|
|
环境要求 |
工作温度 |
-10℃ ~ 60℃ |
|
存储温度 |
-20℃ ~ 70℃ |
|
|
相对湿度 |
5% ~ 95% 无凝结 |
|
|
电源要求 |
DC：36 ～ 72V；AC：85 ～ 264V（可选配） |
|
|
安全与EMC |
符合FCC、UL、CE、TUV、CSA标准 |
|
|
功耗 |
≤ 5W |
|
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
