产品概述：
EDFA业务板是我公司推出的掺铒光纤放大器系列放大器，它不需要光-电-光的转换直接能够使多波长的光信号再生，从而延长信号的传输距离，配合C/DWDM复用/解复用器可实现波分复用传输，特别适用于长途干线网、城域网、接入网以及各种SDH/PDH传输系统。
功能特点：
-
支持C波段DWDM系统光放大。
-
支持功率放大、线路放大(二级光放大)、前置放大。
-
支持最大饱和输出功率21dBm，最小输入功率-32dBm。
-
支持网管功能，支持Telnet管理方式，Web管理方式和SNMP管理方式
-
可监控：泵浦驱动电流、泵浦输出功率、泵浦开关、泵浦温度、输出光功率、模块温度；
-
可设置泵浦开关
-
支持光监控口(MON)。
技术参数:
|
参 数 |
最小 |
典型 |
最大 |
单位 |
||
|
工作波长 |
16波 |
1546 |
|
1561 |
nm |
|
|
32波 |
1535 |
|
1562 |
|||
|
40波 |
1528 |
|
1565 |
|||
|
输入功率 |
功率放大器 |
-15 |
|
7 |
dBm |
|
|
线路放大器 |
-30 |
|
0 |
|||
|
前置放大器 |
-32 |
|
-7 |
|||
|
输出功率 |
|
|
21 |
dBm |
||
|
增益 |
14 |
|
30 |
dB |
||
|
噪声指数 |
功率放大器 |
|
7.5 |
|
dB |
|
|
线路放大器 |
|
7 |
|
|||
|
前置放大器 |
|
7 |
|
|||
|
增益平坦度 |
|
1.0 |
|
dB |
||
|
输入/输出隔离度 |
30 |
|
|
dB |
||
|
输出泵浦泄漏 |
|
|
-30 |
dBm |
||
|
输入/输出回波损耗 |
45 |
|
|
dB |
||
|
偏振相关损耗 |
|
|
0.5 |
dB |
||
|
噪声指数 |
|
5.0 |
|
dB |
||
|
极化模式色散 |
|
|
0.5 |
ps |
||

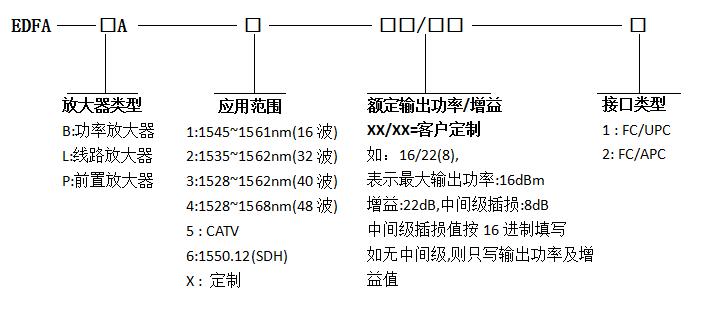

订货信息:
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
