DVI光纤延长器

DVI光纤延长器

DVI光纤延长器采用4芯单/多模光纤传输非压缩无延时高清DVI信号,在分辨率高达1920×1200@60Hz的情况下,可将信号传输单模光纤20公里或多模550米。设备小巧,容易安装。

使用前将发射机连接在将要使用的显示器上,按一下发射机的读写键,显示器里的EDID将被读取和存储在发射机里面,EDID的自我编程的特点使其能够适应不同分辨率的显示器系统,令其使用更加简洁、方便和可靠。

产品特点

1.延长DVI(数字视频接口)兼容设备
2.支持视频分辨率1920×1200@60Hz,可定制支持2K/4K分辨率;
3.4芯光纤传输距离可达单模20km,多模光纤550米
4.RGB视频信号时钟重计,非TMDS延伸
5.发送端EEPROM EDID重置(EDID手动读取)
6.无EMI电磁干扰,无雷击浪涌忧虑
7.适用于各种类型的单芯单模或多模LC接头光纤
8.支持DDWG(数字化显示工作小组)DVI兼容显示器

应用范围

城市交通监控系统

公安、平安城市监控系统

高速公路安防、收费系统

工业监控(机场、化工、钢铁、石油、铁路、水利、矿山等等)

军事指挥系统、军事监控(仓库、边防、守卫、国防等等)

体育馆(现场视频、音频传输)

电视台节目传输系统,现场转播,高清视频会议系统

视频参数:

支持输出视频

DVI 1.0

输入视频信号

0.5~1.0V P-P

输入DDC信号

5V P-P (TTL)

电源

5V  DC

功耗

<2W

光学参数:

波长

850nm / 1310nm

传输模式

多模 /单模

传输距离

550米 / 10KM

物理接口

4芯LC

损耗预算

18dB

一般指标:

DVI接口

1x18+1 DVI-D公头

机械尺寸

64mm×52mm×22.5mm( L/W/H)

重量

220g/对

工作温度

-20~70℃

存储温度

-20~85℃

湿度

5%~95%

工作电压

DC 5V

无故障连续工作时间(MTBF)

100000小时

使用说明

注意事项:请使用下面的安装程序,如果没有正确遵循安装顺序,设备可能工作不正常。

第一步:分别接通PC和显示器的电源。

第二步:读取显示器的EDID,读取方法请遵循以下步骤:

(1)首先将5V电源适配器与DVI发射机连接(此顺序不可反),电源指示红灯亮起。

(2)打开显示器的电源,然后将DVI发射机的DVI接口连接到显示设备的DVI接口。

(3)再按一下发射机电源接口右侧的“W/R”EDID读取按键,此时R/W指示灯亮起,表示正在读取当前显示设备的EDID信息。10秒钟之后指示灯熄灭表示EDID信息读取完成,EDID信息读取完成后,先断开发射机的电源,再取下发射端。

注意 :如果改换另外一款显示器,请重新做第二步骤。

第三步:先将5V电源适配器与DVI发射机连接(此顺序不可反),再将发射机的DVI接口与PC的DVI接口连接。

第四步:将5V电源适配器与接收机连接,电源红色指示灯亮起,将接收机与显示器的DVI端口相连接。

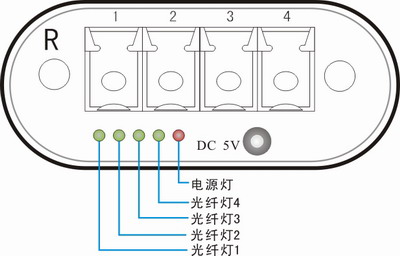

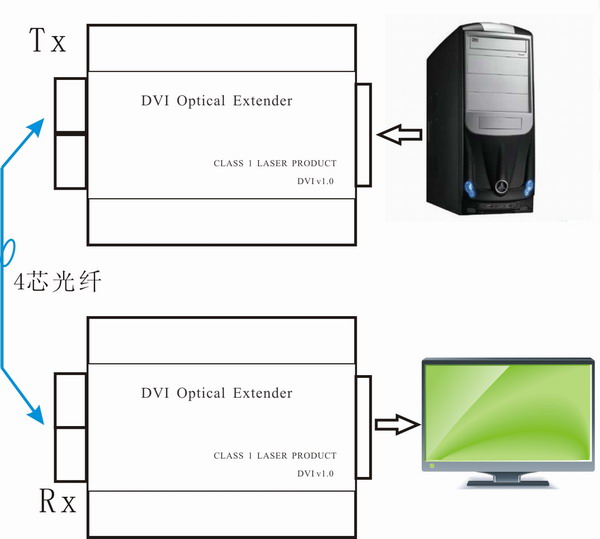

第五步:按照下图将LC光纤连接,当4芯光纤一一对应连接好后,接收机绿色光纤灯1~4亮起。

   DVI光纤延长器长距离大屏拼接应用示范:

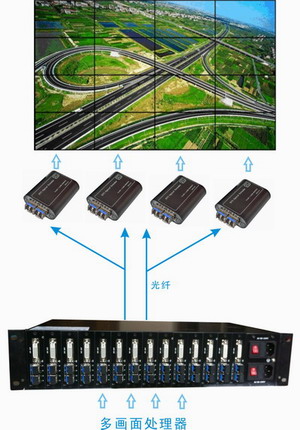

   发射机可以上2U机箱,连接多画面处理器(又称多画面控制器,多画面拼接器,显示墙处理器,大屏幕处理器又称大屏幕处理器控制器,大屏幕处理器拼接器、显示墙处理器),经过光纤传输后,独立式接收机与各拼接屏连接。
