DVI光端机

DVI光端机采用4芯LC光纤传输RGB和数据时钟Clock信号，在分辨率高达1920×1200@60Hz的情况下，可将信号传输单模光纤20公里或多模550米。

  使用前将发射机连接在将要使用的显示器上，按一下发射机的读写键，显示器里的EDID将被读取和存储在发射机里面，EDID的自我编程的特点使其能够适应不同分辨率的显示器系统，令其使用更加简洁、方便和可靠。

DVI光端机产品特点：

• 支持DVI 1.0标准，完全通过光纤传输，通过虚拟DDC支持DDC2B。
• 传输距离：一般单模光纤可达20公里，或多模550米，更长距离可定制。
• 光纤连接：DVI光端机模块采用4芯LC光纤。
• DDC连接：通过EDID自我编程，实现虚拟DDC。
• 图像传输带宽4.95 Gbps。
• 支持UXGA 1600x1200/WUXGA1920x1200@60Hz，HDTV 1080p 1920x1080@60Hz分辨率

视频参数：

光学参数：

电气指标:

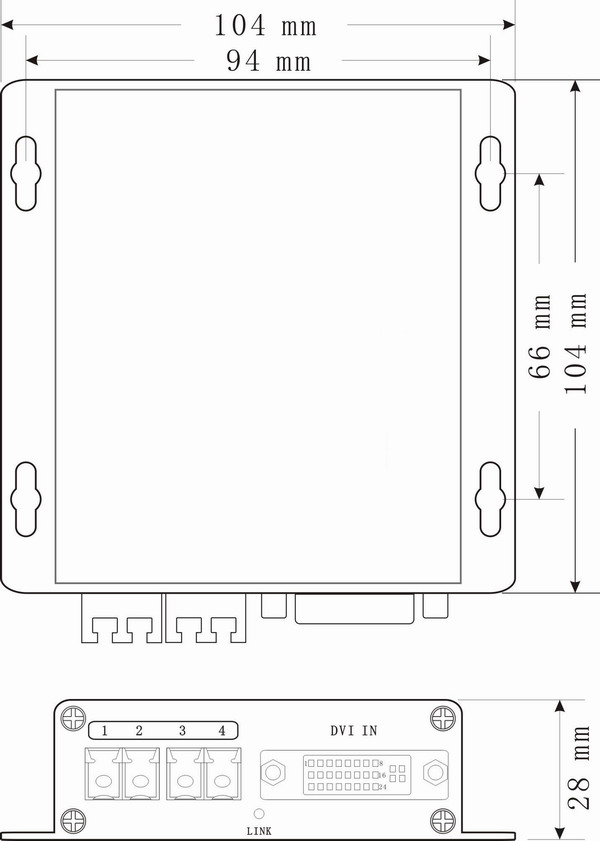

DVI光端机尺寸图：

DVI光端机安装及使用：

注意事项：请使用下面的安装程序，如果没有正确遵循安装顺序，设备可能工作不正常。

第一步：分别接通PC和显示器的电源。

第二步：读取显示器的EDID，读取方法请遵循以下步骤：

（1）    先打开显示器的电源，然后将DVI发射光端机的DVI接口连接到显示设备的DVI接口。

（2）    连接完成后，再接通DVI发射光端机的电源，确保电源指示灯红色LED亮起。

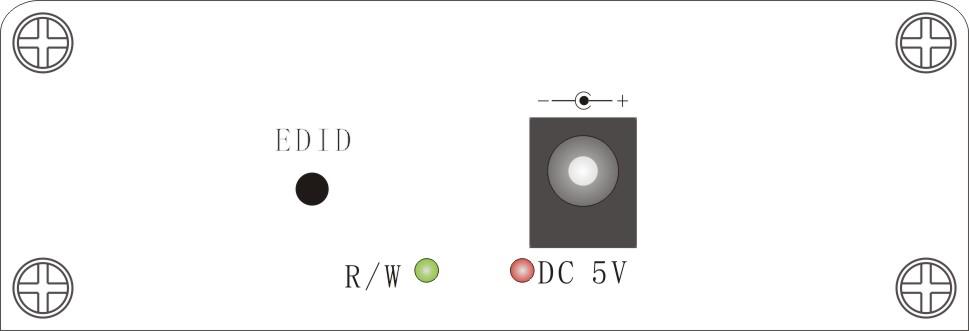

（3）    再按一下发射机电源接口左侧的EDID读取按键，此时EDID指示灯R/W亮起，表示正在读取当前显示设备的EDID信息。10秒钟之后指示灯熄灭表示EDID信息读取完成，EDID信息读取完成后，先断开发射机的电源，再取下发射端。

注意 ：如果改换另外一款显示器，请重新做第二步骤。

第三步：将发射机的DVI接口连接到PC的DVI接口，此时EDID指示灯会闪亮，2秒钟后熄灭。（您可以自主选择发射机是否使用AC/DC电源适配器，这完全取决于您所使用的图像卡是否可以提供足够的+5V电源）

第四步：将5V电源适配器与接收机连接，确保电源指示灯红色LED亮起。将接收机与显示器的DVI端口相连接。

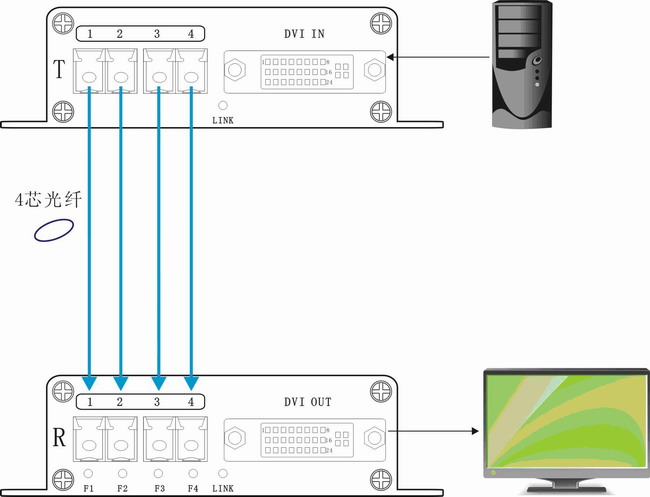

第五步：按照下图将LC光纤连接。
