- 18端口以太网交换机，16个百兆光口，2个千兆电口
- 提供16个百兆光口，2个千兆电口
- 电口支持10/100Mbps自适应，均支持MDI/MDIX
- 适用电压范围 100~240V AC
- 满足满足EMC工业4级电磁兼容性要求（防雷、静电、浪涌、 群脉冲）
- 6KV全端口防雷， 3KV隔离电源
- 适用-20℃～60℃工作环境
产品简介
FT-16F2GE-A1以太网交换机产品是一款机架式多光口以太网交换机，配有16个百兆光纤端口，2个千兆以太网端口，是升级现有网络或建立一个新的简化网络的理想之选。多达16个光口能快速实现高性能的接入，简化机房网络布线，降低综合成本。FT-16F2GE-A1以太网交换机产品具有- 20 ~ 60 ℃的工作温度，具有超强的坚固度，能适应户外严苛环境，高EMI / EMC防护能力，每个产品都已经通过100 %的老化测试确保质量。该产品已广泛应用于对安防行业以太网通信系统中,为用户提供了一个具成本效益的解决方案。
产品特点
• 6KV全端口防雷， 3KV隔离电源
• 带散热涂层铁壳；内置工业级电源
• 满足EMC工业4级电磁兼容性要求（防雷、静电、浪涌、群脉冲）
• 输入电压适用范围100~240V AC
产品特性
技术
支持标准:
IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT
IEEE 802.3z 100BaseFX，IEEE 802.3ab 1000BaseT
交换特性
背板带宽: 7.2Gbps MAC地址表: 4K
报文缓存大小:2.75Mbit 包转发率: 5.36 Mpps
接口
光口: 100Mbps (接口类型：可选SC、ST和FC)
网口: 10/100/1000Mbps自适应, Full/Half双工模式,支持 MDI/MDI-X。传输距离普通模式 0-100m；长距离模式0-330m。
LED指示灯: PWR, Link, SPD
光纤
|
|
1000BaseFX |
|
|
多模 |
单模 |
|
|
波长 |
850 nm |
1310 /1550nm |
|
最大发送功率 |
-10dBm |
0dBm |
|
最小发送功率 |
-20dBm |
-5dBm |
|
接收灵敏度 |
-32dBm |
-34dBm |
|
链路预算 |
12dB |
29dB |
|
典型距离 |
5kma 4kmb |
40 kmc |
|
饱和度 |
-6 dBm |
-3dBm |
|
a.50/125um,800 MHz*km光纤电缆 b. 62.5/125 um,500MHz*km光纤电缆 c.9/125um单模光纤电缆 |
||
电源要求
输入电压:100~240V AC
输入电流: 最大30mA
物理特性
外壳: 金属，IP30防护
尺寸 :441x206x45mm
重量 :2400g
安装方式 :机架式安装
环境限制
工作温度: -20 ~ 60°C(-4 ~ 140°F)
储存温度: -40 ~ 85°C(-40 ~ 185°F)
环境相对湿度: 5 ~ 95% (非凝结)
标准和认证
电磁干扰（EMI）:FCC Part 15/CISPR22（EN55022）：Class A
电磁敏感性（EMS）:
IEC61000-4-2 (ESD) 3级，IEC 61000-4-3 (RS) 3级，IEC 61000-4-4 (EFT) 2级， IEC 61000-4-5 (Surge) 3级，IEC 61000-4-6 (CS) 3级
抗振动:IEC60068-2-6
抗冲击:IEC60068-2-27
自由下落:IEC60068-2-32
注：请上北亿纤通官网查看最新的认证状态。
MTBF(平均故障间隔时间)
时间 :500000h
质保
品质保证: 3年

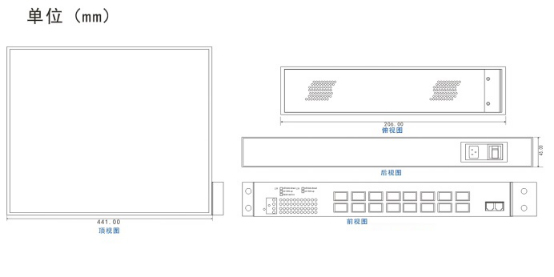

产品尺寸
订购信息
|
可选型号 |
接口类型 |
|||||
|
10/100BaseT |
10/100/1000BaseT |
100BaseFX |
1000BaseFX |
|||
|
多模接口 |
单模接口 |
多模接口 |
单模接口 |
|||
|
FT-16F2GE-A1 |
– |
2 |
– |
– |
1 SC |
– |
|
|
– |
2 |
– |
– |
– |
1 SC |
|
|
– |
2 |
– |
– |
1 ST |
– |
|
|
– |
2 |
– |
– |
– |
1 ST |
|
|
– |
2 |
– |
– |
1 FC |
– |
|
|
– |
2 |
– |
– |
– |
1 FC |
包装清单
- 以太网交换机
- AC电源线
- 安装附件
- 使用说明书
- 保修卡
- 合格证
