产品概述
FT-BC-60408F系列是非网管型工业以太网交换机,最多可达12路接口,支持各种百兆光电组合,支持千兆光口(SC/ST/FC/SFP插槽),最多4路千兆接口,即插即用,满足各类工业通信需求。
该系列交换机采用低功耗、无风扇设计,确保无噪声干扰,同时支持-40~85℃工作温度和良好的EMC电磁兼容性能,保证在恶劣的工业环境中保持稳定的工作,为工厂自动化,智能交通,视频监控等工业应用领域组建快速稳定的远程终端接入网络提供安全可靠的解决方案。
订购信息
产品型号 |
端口 |
光口类型 |
|||
100Base-FX |
1000Base-X |
10/100Base-T(X) |
100Base-FX |
1000Base-X |
|
FT-BC-60408F-8T2SC-BNF |
2路 |
- |
8路 |
SC光口 |
- |
FT-BC-60408F-8T4SC-BNF |
4路 |
- |
8路 |
SC光口 |
- |
FT-BC-60408F-8T-4GSC-BNF |
- |
4路 |
8路 |
- |
SC光口 |
FT-BC-60408F-8T-4GP-BNF |
- |
4路 |
8路 |
- |
SFP插槽 |
备注:
1、以上产品的百兆光口类型默认为单模双纤SC接头,另可选ST/FC接口,更多配置可咨询本司相关技术人员。
2、产品的后缀”BNF”中的” F“表示为电源12/24/48VDC(10.8~52.8VDC)输入;如果后缀为“BND”,则“D“表示为双电源110/220VAC/DC(88~264VAC/DC)输入。
规格参数
协议标准
IEEE 802.3、IEEE 802.3u、IEEE 802.3z、IEEE 802.3x
接口
光纤接口:100Base-FX端口(SC/FC/ST)
1000Base-X端口(SC/FC/ST/SFP插槽)
RJ45接口:10/100Base-T(X)端口,MDI/MDI-X自适应
LED指示灯:电源指示灯,网络指示灯,告警指示灯
传输距离
超五类双绞线:100m
光纤跳线
单模:1310nm 20/40/60Km
1550nm 80/100/120Km
多模:1310nm 2Km
交换性能
转发速率
百兆网络接口:148810pps
千兆网络接口:1488095pps
传输模式:存储转发
MAC地址空间:8K
缓存空间:3Mb
背板带宽:9.6G
最大帧长:2KB
功耗:设备最大输入功率为625mA@24Vmax
电源需求
输入电压:可选12/24/48VDC(10.8~52.8VDC)和110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC)支持双电源冗余输入
机械特性
外壳:IP40防护等级
重量:不大于1700g
安装方式:导轨式安装

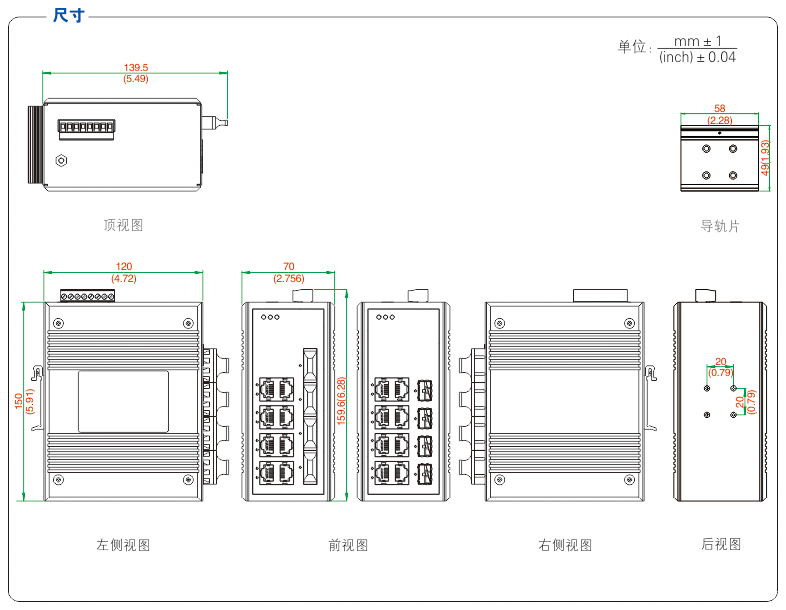

尺寸:150mm×120mm×70mm
工作环境
工作温度:-40℃~85℃
存储温度:-40℃~85℃
相对湿度:0~95%(无凝露)
行业标准
EMI:FCC Part 15,CISPR (EN55022) class A
EMS:
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
保修期:3年
注:本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
