产品介绍
4选1光开关光切换设备系统由光开关和操作维护终端组成,可以实现光功率监测、光路自动切换以及网络管理等功能。在光通信网络中,设备实时监测工作光纤和备用光纤上的光功率,当监测到当前工作光纤上的光功率值低于设定的切换门限时,发出短信告警、显示、网管告警提示并自动切换到备用光纤,从而实现对光传输系统业务的保护。
设备可以简单、经济地构成各种通路、干线的保护方案,也可以对各种需要光路切换的网络进行保护,从而组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信网。
工作原理

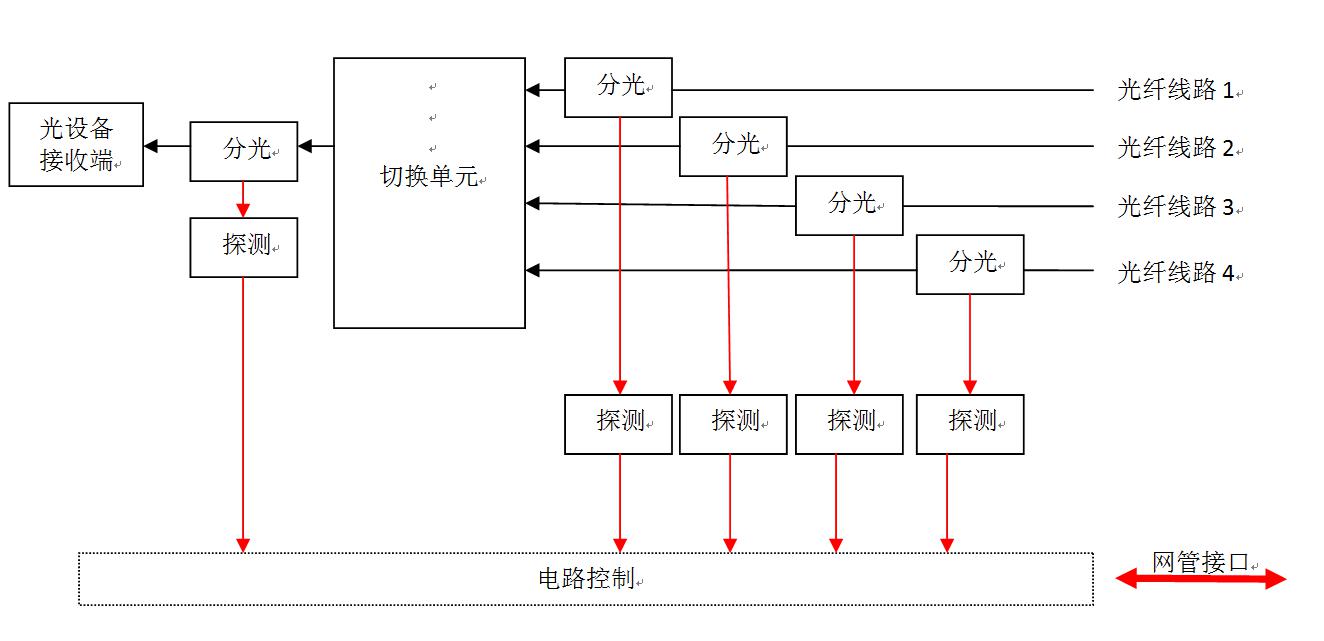

四选一光切换系统组成如下图所示：
技术参数
|
型号 |
FT-OSS-1X4 |
|
性能参数 |
4选1自动保护 |
|
工作波长 nm |
1310±50nm和1550±50nm |
|
监测光功率范围 dBm |
＋23～-50 |
|
监测光功率精度 dB |
±0.25 |
|
监测光功率分辨率 dB |
±0.01 |
|
回波损耗 dB |
≥55 |
|
偏振相关损耗 dB |
≤0.05 |
|
波长相关损耗 dB |
≤0.1 |
|
插入损耗 dB |
<1.4 |
|
切换时间 ms |
<15 |
|
工作寿命 次 |
>107 |
|
工作温度 ℃ |
-10～+60°C |
|
存储温度 ℃ |
-20～+75°C |
|
电 源 V |
DC(36-72)V和AC(85-264)V/50~60Hz，电源可选 |
|
掉电状态 |
保持 |
|
光纤接口 |
SC/UPC(可选) |
|
尺 寸 |
标准19'机架1U/2U/4U |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
