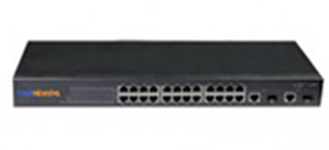

FT-CS-90224-T系列工业以太网交换机是一款满足变电站自动化系统（IEC 61850-3， IEEE 1613））的高性能交换机，可组建高性能的千兆和快速以太网骨干网 络、冗余环网。
FT-CS-90224-T系列交换机具备24/48 VDC或110/220 VDC/VAC双隔离冗余电源输 入的功能，2个千兆端口（光电互换）和24个快速以太网口让您在组建 网络时更加灵活。综上所述，这些特性能使得FT-CS-90224-T系列可适用于各种 严苛的工业用场合。
产品特点
- 兼容IEC61850-3和IEEE1613（变电站 ）
- VLAN Unaware：支持特定IED收到的优 先级数据帧 支持ERPS、RSTP/STP和MSTP网络冗余 隔离型冗余电源输入，支持通用24/48 VDC或 110/220VDC/VAC
- 支持-40 ~ 85 °C宽温
- POE功能可选
技术参数
|
接口
|
光口：1000Base-X千兆Combo口 RJ45口：10/100BaseT(X)自侦测率,全/半双工,MDI/MDI-X自适应 LED指示灯： PWR, SPD、L/A
|
|
交换机属性
|
优先级队列：4处理类型：存储和转发Mac地址大小：8 K VLAN最大可用数量：64流量控制：IEEE 802 . 3 x全双巨型封包尺寸：9 . 6 K VLAN ID范围：VID 1 ~ 4094工， 背压式流控封包缓存区大小: 1 M
|
|
电源需求
|
输入电压：24 VDC (18 ~ 36 V)48 VDC (36 ~ 72 V)110/220 VDC/VAC (88 ~ 300 VDC，85 ~ 264 VAC) 输入电流：Max. 2.58 A @ 24 VDCMax. 1.21 A @ 48 VDCMax. 0.64/0.33 A @ 110/220 VDCMax. 0.53/0.28 A @ 110/220 VAC 连接：10针接线端子过载保护： 提供 反接保护： 提供
|
|
机械特性
|
外壳：IP 30防护等级， 金属外壳 尺寸：441 mm* 206 mm* 45 mm ( 17 . 36 x 8 . 11 x 1 . 77 in) 重量：2400 g 安装：19英寸机架式安装
|
|
工作环境
|
工作温度：- 40 ~ 85℃ (- 40 ~ 185 °F) 储存温度：- 40 ~ 85 ℃ (- 40 ~ 185 °F) 相对湿度：5 ~ 95 % (无凝露)
|
|
行业标准
|
EMI : FCC Part 15 Subpart B Class A, EN 61000 - 6 - 4 ( Industrial) EMS: EN 61000 - 6 - 2 ( Industrial), EN 61000 - 4 - 2 ( ESD) Level 4 , EN 61000 - 4 - 3 ( RS) Level 3 , EN 61000 - 4 - 4 ( EFT) Level 4 , EN 61000 - 4 - 5 ( Surge) Level 4 , EN 61000 - 4 - 6 ( CS) Level 3 , EN 61000 - 4 - 8 , IEEE 1613 冲击: IEC 60068 - 2 - 27 自由跌落: IEC 60068 - 2 - 32 振动: IEC 60068 - 2 - 6 MTBF（平均无故障时间）：305 , 000 hrs IEEE 802 . 3适用于10 Base T IEEE 802 . 3 u适用于100 Base TXand 100 Base FX IEEE 802 . 3 ab适用于1000 Base T（X） IEEE 802 . 3 z适用于1000 Base X IEEE 802 . 3 x适用于流量控制 IEEE 802 . 1 D适用于Spanning Tree Protocol IEEE 802 . 1 w适用于Rapid Spanning Tree Protocol IEEE 802 . 1 s适用于Multiple Spanning Tree Protocol IEEE 802 . 1 Q适用于VLAN Tagging IEEE 802 . 1 p适用于Class of Service IEEE 802 . 1 X适用于Authentication IEEE 802 . 3 ad适用于Port Trunk with LACP 协议：IGMPv 1 / v 2，GMRP，GVRP，SNMPv 1 / v 2 c/ v 3， DHCP Server/ Client，Boot P，TFTP，SNTP，SMTP，RARP， RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option 66 / 67 / 82，SSH，LLDP，IEEE 1588 PTP V 2，Ether Net/ IP， Modbus/ TCP，SNMP Inform，NTP Server/ Client MIB：MIB- II，Ethernet- like MIB，P- BRIDGE MIB，P-BRIDGE MIB, Q-BRIDGE MIB,Bridge MIB,RSTP MIB,RMON MIB
|
|
保修 |
5年
|
结构图纸
订购信息
|
产品型号 |
以太网接口 |
|
|
|
10/100/BaseT(X) |
1000M SFP/1000M电口（combo） |
|
FT-CS-90224-T |
24 |
2
|
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
