1路百兆光口转1路百兆以太网电口（袖珍型）

产品概述
本系列产品是以太网IEEE802.3介质转换器，能够实现10/100Base-T双绞线与100Base-FX光纤介质之间的转换或延伸网络传输，主要用于光纤网络远距离（20/40/60/80/120公里）传输。此款产品提供1路百兆光口；1路百兆以太网电口。具备完善的告警功能，整机工作稳定可靠，功耗低，集成度高，体积小。

功能特性

• 自动适应10/100Mbps环境，便于网络的升级；
• 具有防死机监控自动复位功能，适用于高清网络摄像机等重负载应用；
• 设备提供1路百兆光口，1路百兆以太网电口；
• 支持全双工和半双工网络通信，带有自动协商能力；
• 支持VLAN超长数据包的传输，可以与支持IEEE802.10协议的交换机产品匹配使用，支持最大为1600字节的以太包；
• 支持双绞线口交叉直连自动选择，方便系统调试安装；
• 支持LFP (Link Fault Pass Through)的功能，当连接收发器两端的光纤和双绞线任一发生故障时，收发器即通知另一端显示故障信息；
• 具有FiberAlter功能，即收不到光信号后自动切断发光光路(网管上开通)；
• 支持FX 半/全双工和链路失败报警功能开关选择；

技术参数
光纤部分
多模光纤:
50/125um 或 62.5/125um，
传输距离：      2Km   多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um 或 9/125um,
传输距离：      20Km   单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:           1310nm（超长距离传输时选用1550nm波长）
发射功率:       -9dBm (Min) ～-5dBm (Max)
接收灵敏度:     -27dBm (Min)
链路预算:       18dBm
以太网接口
协    议：    符合IEEE 802.3，IEEE 802.1Q(VLAN)
速    率：    10/100M自适应，全/半双工完全自适应
MAC地址表： 可以学习4096个MAC地址
物理接口：   RJ45座, 支持Auto-MDIX（交叉/直通线自适应）
电气和机械特性
系统电源：     AC180V ～260V
功耗： ≤5W
外观结构:       (长×宽×高)  93*70*25mm 袖珍型
环境指标
工作温度： -10℃—+70℃或-40℃—+85℃（工业级）
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100,000小时

产品规格

方案应用

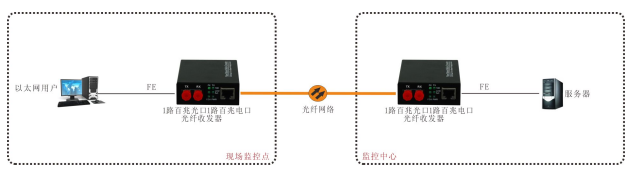

方案一：

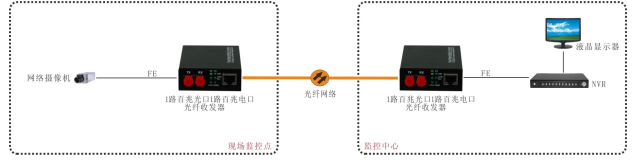

方案二：

 产品型号：FT-25-F1-L-GC

注：本产品有全国产化型号可选
本产品为FT-25系列光端机，如有需要，请联系我们。
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
