产品概述
FT-BC-2571系列是百兆网络光纤收发器，提供1路100Base-TX以太网口和1路100Base-FX光口；用于以太网口与光缆数据通讯，是最适合智能化小区或光纤到桌面的连接器。
该系列产品支持-20~75℃工作和良好的EMC电磁兼容性能，保证在恶劣的环境中正常工作，该系列将网络传输的距离极大的延长，可以简便地实现主板服务器、中继器、集线器、终端机与终端机之间的互联，为视频监控、金融、教育等行业组建网络提供经济有效、安全可靠的解决方案。
订购信息
|
产品型号 |
接口描述 |
光口类型 |
|
|
10/100Base-TX |
100Base-FX |
||
|
FT-BC-2571SM-SC |
1路 |
1路 |
单模双纤SC |
|
FT-BC-2571SM-ST |
1路 |
1路 |
单模双纤ST |
|
FT-BC-2571SM-FC |
1路 |
1路 |
单模双纤FC |
|
FT-BC-2571MM-SC |
1路 |
1路 |
多模双纤SC |
|
FT-BC-2571MM-ST |
1路 |
1路 |
多模双纤ST |
|
FT-BC-2571MM-FC |
1路 |
1路 |
多模双纤FC |
|
FT-BC-2571P |
1路 |
1路 |
SFP插槽 |
备注：
可选单纤光纤收发器，如果产品在“SM”或“MM”前增加“R”(接收端)或“T”(发送端)，如FT-BC-2571RSM-SC是指单模单纤，SC接头，20KM。
规格参数
协议标准
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX和100Base-FX
接口
光纤端口：1路100Base-FX端口(可选SC\ST\FC\SFP接口)
RJ45端口：1路10/100Base-TX端口，自动侦测，全/半双工MDI/MDI-X自适应
LED指示灯：PWR电源灯，FDX光纤指示灯
纤芯直径：
多模：50/125、62.5/125
单模：8.3/125、9/125、10/125
交换性能
转发速率：148810pps
传输模式：存储转发
MAC地址空间：1K
缓存空间：448Kb
背板带宽：0.4G
电源需求
输入电压：12/24/48VDC(10.8~52.8VDC)
电源功耗：100mA@24Vmax
接口端子：1个可插拔的3针接线端子
过载保护：提供
反接保护：提供
机械特性
外壳：IP40防护等级
重量：450g
安装方式：导轨式安装

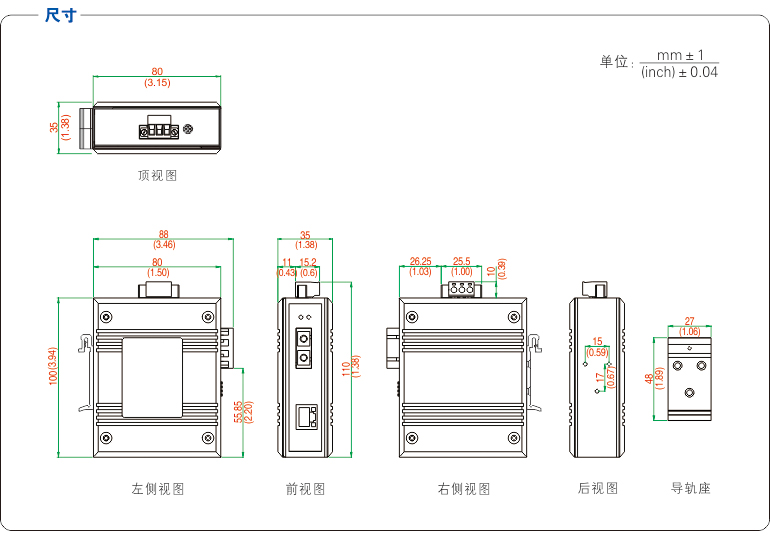

尺寸：100mm x 80mm x 35mm
工作环境
工作温度：-20℃～75℃
存储温度：-40℃ ~ 85℃
相对湿度：0~95%（无凝露）
行业标准
EMI：
FCC Part 15，CISPR (EN55022) class A
EMS：
IEC(EN)61000-4-2(ESD)
IEC(EN)61000-4-3(RS)
IEC(EN)61000-4-4(EFT)
IEC(EN)61000-4-5(Surge)
IEC(EN)61000-4-6(CS)
IEC(EN)61000-4-8
IEC 60068-2-27(Shock)
保修期：3年
注：本产品有全国产化型号可选
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
